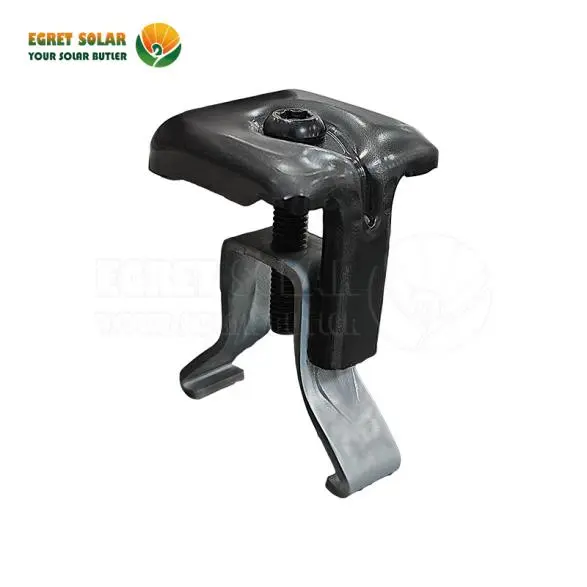

Univerzálna rýchloupínač

Zloženie a materiál:

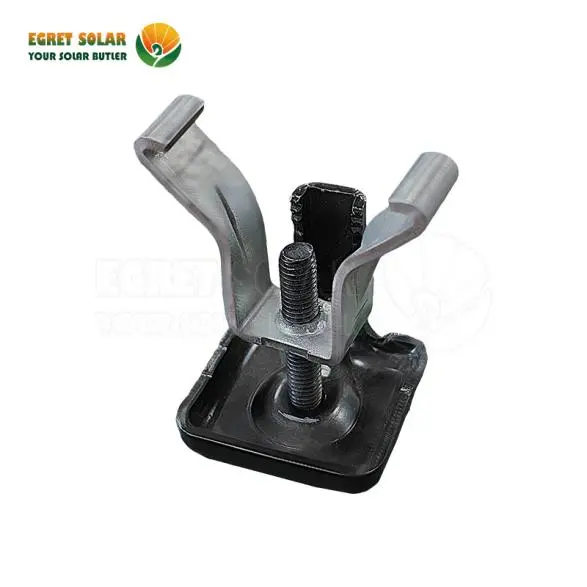

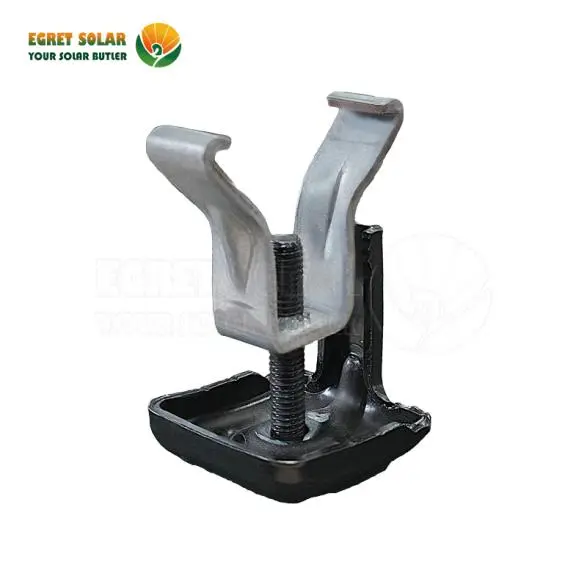

Tento upínací blok pozostáva z troch hlavných častí: prítlačného bloku, skrutiek a matice. Prítlačný blok je vyrobený z AL6005-T5, skrutky sú vyrobené z SUS304 a matica je vyrobená z S350. Všetky tieto materiály majú vynikajúcu odolnosť proti korózii a samoliečiace schopnosti, čo umožňuje použitie univerzálnej rýchlej svorky v prostrediach C3.

Inštalácia a prevádzka:

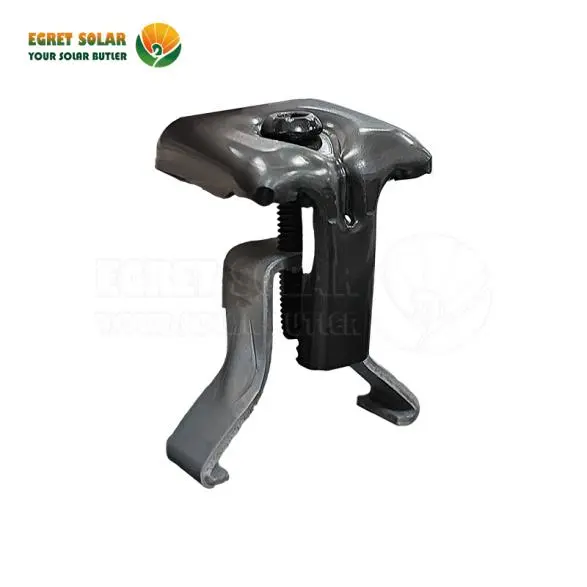

Počas inštalácie jednoducho umiestnite upínací blok do určenej polohy na koľajnici a pevne ho zatlačte, aby bola inštalácia dokončená. Pri použití ako bočná svorka pre solárne FV moduly by smer výrezu svorkového bloku mal byť rovnobežný so stranou matice; pri použití ako stredná svorka pre solárne FV moduly by smer výrezu svorkového bloku mal byť kolmý na stranu matice.

Funkčné výhody:

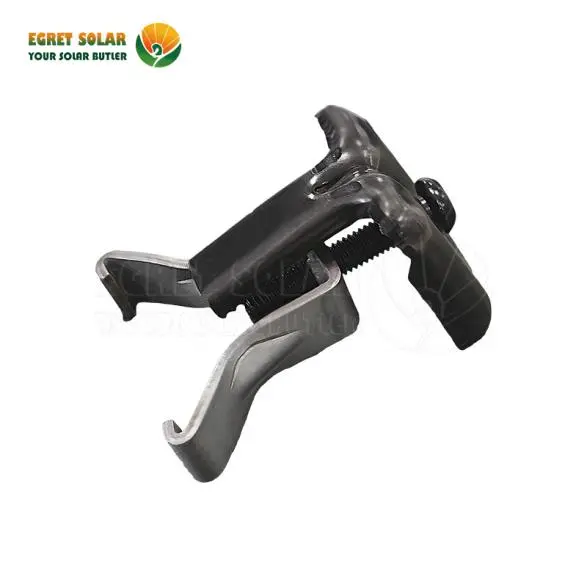

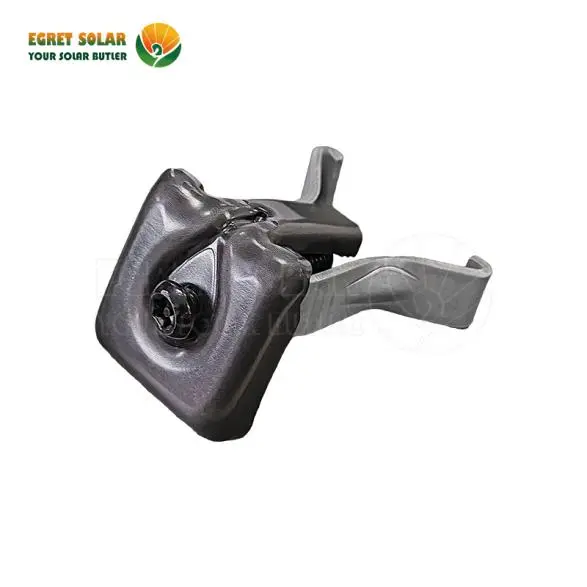

Svorka sa počas nastavovania vždy vznáša nad dráhou, čo je dizajn, ktorý jej umožňuje umiestniť moduly rôznych hrúbok. Inštalácia sa ľahko dokončí jednoduchým nastavením hĺbky skrutky zaskrutkovanej do matice. Nastaviteľná svorka solárneho panelu 30-45 mm vydrží skúšku vyťahovacej sily 15 kN. Horný povrch svorky je plochý, vytvára povrchový kontakt s povrchom solárneho modulu, zvyšuje tlak na modul a znižuje poškodenie spôsobené bodovým kontaktom. Povrch svorky je podrobený anodizácii AA10~15, vďaka čomu je odolný voči korózii, zvyšuje životnosť solárneho panelu a zlepšuje účinnosť výroby energie v elektrárni.

Informačný list

Materiál: AL6005-T5.

Špecifikácia: dĺžka 35-50 mm, prispôsobené.

Farba: Prírodná alebo čierna eloxovaná.

Miesto inštalácie: Solárne montážne lišty.

Rýchlosť vetra : 60 m/s.

Záruka: Záruka 12 rokov, životnosť 25 rokov.

Balenie: 140-160 ks na jeden kartón.

Záver

Štrukturálne: Inštalácia s povrchovým kontaktom, bezpečnejšia ako inštalácia s bodovým kontaktom.

Z hľadiska použiteľnosti: Kompatibilné s väčšinou komponentov na trhu.

Z hľadiska inštalácie: Rýchla inštalácia, skrátenie času inštalácie o 30% v porovnaní s bežnými klipmi.

Z hľadiska dopravy: Balené v krabiciach a paletách, ľahké.

Otázky a odpovede

Otázka: Ako dlho trvá výrobný cyklus tejto svorky?

Odpoveď: Výroba bude dokončená do 2 týždňov po prijatí platby vopred a dodávka sa uskutoční podľa najbližšieho harmonogramu prepravy.

Otázka: Predávajú sa kompatibilné stopy pre svorku?

Odpoveď: Áno, môžeme predať celú súpravu vrátane háčikov, dráh a svoriek.

Otázka: Môže svorka odolať prostrediu náchylnému na soľ C4?

Odpoveď: Áno, povrch môže byť eloxovaný AA15 a skrutky sú vyrobené z nehrdzavejúcej ocele SUS316.
