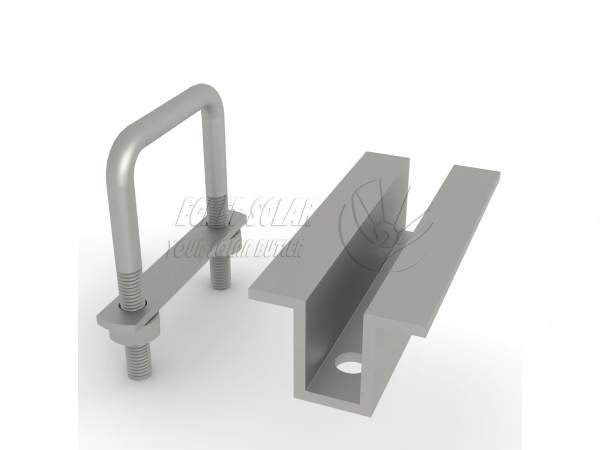

Dual U Bolt solárna stredová svorka

Stredová solárna stredová svorka Egret s dvojitou U skrutkou sa používa na upevnenie solárnych panelov na oboch stranách v strednej polohe medzi dvoma susednými solárnymi fotovoltaickými panelmi. Na rozdiel od bežnej solárnej strednej svorky akoncová svorkaTelo svorky je dlhšie, 80-100 mm, čo má za následok rovnomernejšie rozloženie sily a vytvorenie nárazníkovej štruktúry, ktorá zabraňuje stláčaniu a poškriabaniu hliníkového rámu fotovoltaiky.

Štandardná dĺžka produktu pokrýva 80-100 mm a sú akceptované aj iné vlastné dĺžky. Je kompatibilný s bežnými 30/35/40 mm hrúbkami fotovoltaických modulov na trhu; výška tvaru U môže byť prispôsobená rôznym špecifikáciám štvorcových oceľových hlavných nosníkov.

PARAMETRE PRODUKTU

Pokyny na prispôsobenie

Možnosť dĺžky hliníkovej svorky: 80 mm až 120 mm

Vhodná výška rámu PV panela: 30 až 40 mm

Šírka otvoru svorníka v tvare U (vhodné pre hlavné nosníky pravouhlých rúr): 40/60/80/100 mm, vhodné pre pravouhlé konzoly 40×60, 50×80, 50×100 atď.

U Priemer skrutky PV: zvyčajne M8 a M6

Ak je konzolová koľajnica okrúhla rúrka, môžete použiť zaoblenú skrutku v tvare U; Ak sa používa oceľ v tvare U, môže sa použiťsolárna stredová svorka s plastovou maticou .

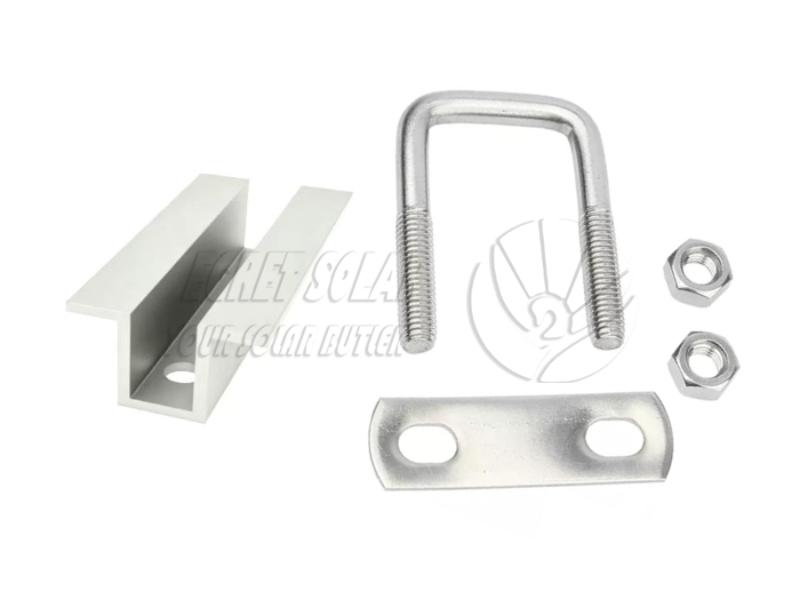

Zahrnuté komponenty

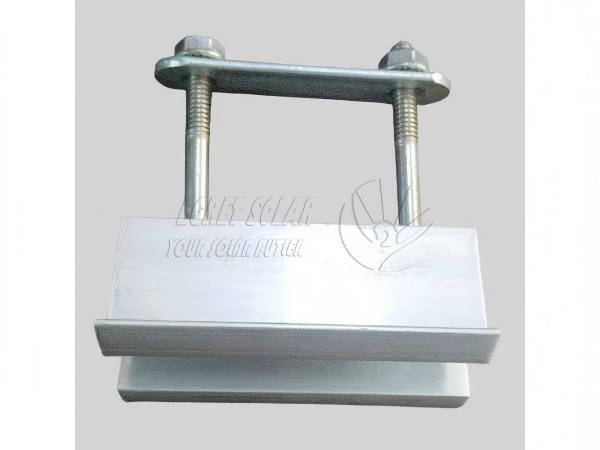

Kompletná sada U-bolt pv svorky sa dodáva ako sada, nie je potrebný žiadny samostatný nákup príslušenstva. Kompletná sada sa skladá z:

1.Hliníková stredová svorka *1

( Extrudovaný profil z hliníkovej zliatiny Al6005-T5, eloxovaný povrch

2.Hliníkový dlhý tanier*1

(Hliníková svorka z rovnakého materiálu)

3.U-skrutka *1:

(Oceľ Q235 žiarovo pozinkovaná, integrálne ohnutá, nehrdzavejúca a odolná voči poveternostným vplyvom)

4.Ploché podložky *2

(Štandardné upevňovacie prvky žiarovo pozinkované, proti uvoľneniu a protišmyku)

5. Prírubové matice alebo vonkajšie šesťhranné matice *2

Vlastnosti U solárnej stredovej svorky

Vyvážené rozloženie napätia, ktoré zabraňuje skĺznutiu panelu

Veľká oblasť spoja medzi hliníkovou svorkou a rámom solárneho panelu a koľajnicou zaisťuje rovnomerné rozloženie napätia v porovnaní s bežnou strednou svorkou, čím zabraňuje posunutiu panelu pri silnom vetre a kolísaní teploty.

Dlhodobá vonkajšia odolnosť proti korózii

Dvojvrstvová solárna montážna svorka odoláva UV žiareniu, dažďu a kyselinovej / alkalickej korózii; U-skrutky sú žiarovo pozinkované, čo zaisťuje bezhrdzavú prevádzku po dobu 15 rokov aj v pobrežných oblastiach s vysokým obsahom soli a daždivých južných oblastiach, vhodných do rôznych drsných vonkajších prostredí.

Skvelý popredajný servis

Naše výrobky používajú vysokokvalitné oceľové základné materiály a majú 65 µm galvanizovanú vrstvu, ktorá poskytuje 25-ročnú životnosť a 12-ročnú záruku.

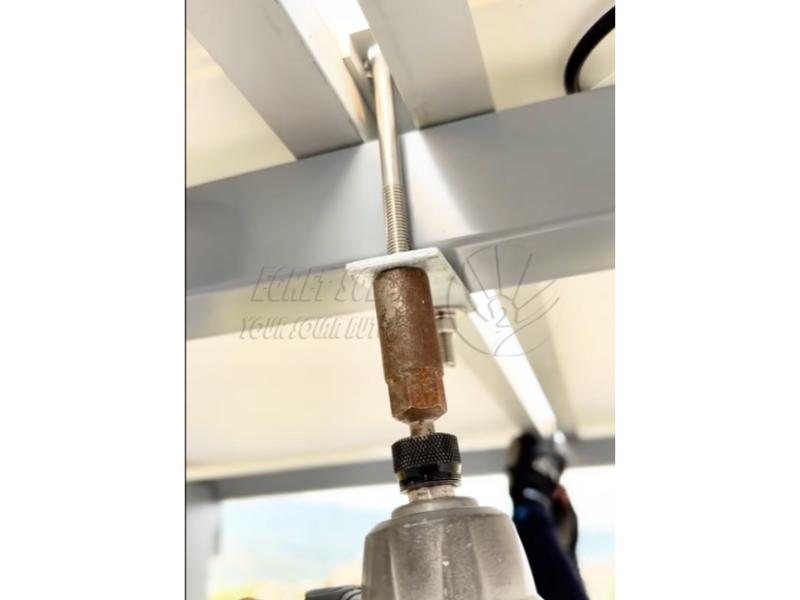

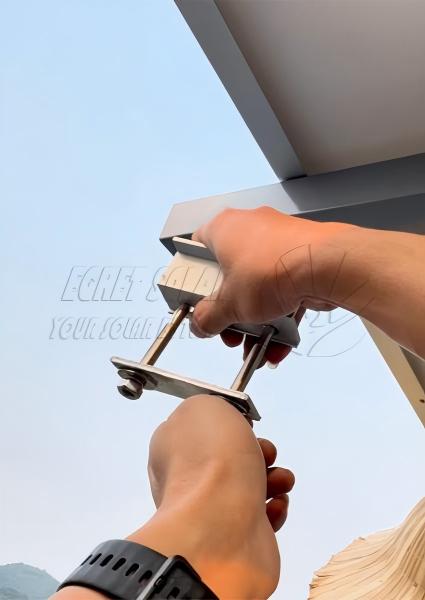

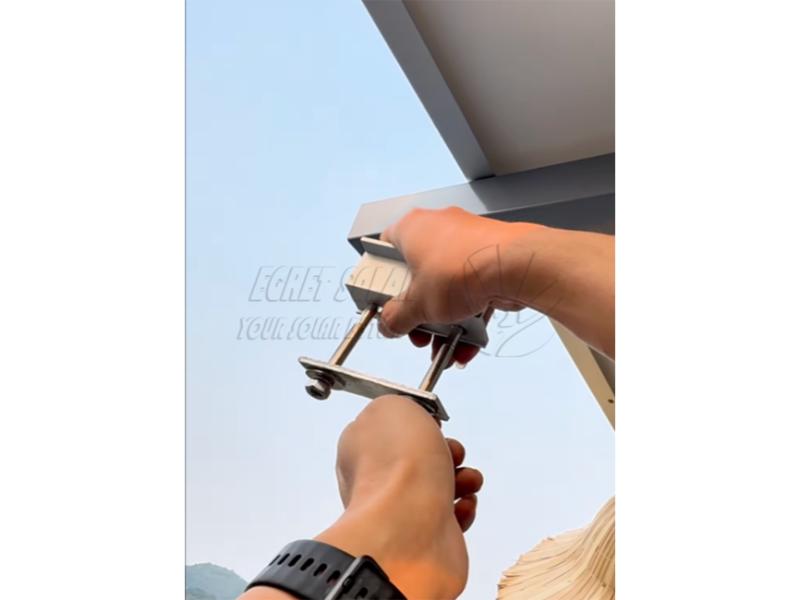

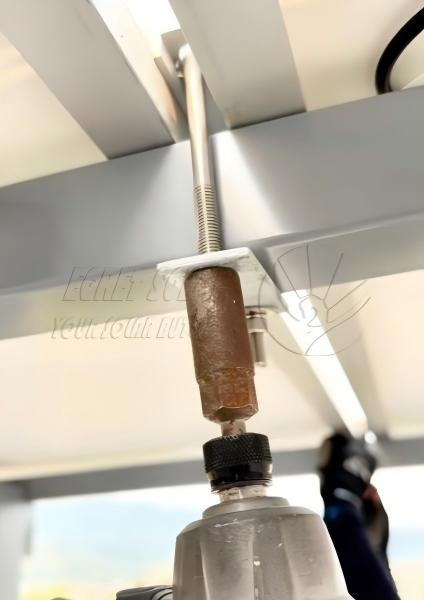

                                                                   Obrázok inštalácie poskytol zákazník na Mauríciu

FAQ

Q1. Na aké štvorcové trámy sa dá U-skrutka zafixovať?

A1. Štandardné U-skrutky sa hodia na pravouhlé galvanizované oceľové štvorcové nosníky ZAM. Ak váš držiak používa špeciálne nosníky šírky/hrúbky, môžeme prispôsobiť výšku U-skrutiek a šírku otvoru podľa vašich výkresov.

Q2. Môže byť táto svorka použitá v oblastiach s vysokým obsahom soli v blízkosti mora?

A2: Áno. Solárna U stredná svorka je odolná voči UV žiareniu a kyslému dažďu; žiarovo pozinkované spojovacie prvky prešli 500-hodinovým testom soľným postrekom. Pre vysoko korozívne prostredie, ako sú ostrovy, je možné zinko-hliníkovo-horčíkovú skrutku upgradovať s vonkajšou životnosťou viac ako 20 rokov.

Otázka 3: Ak je prostredie inštalácie drsné, máte nejaké odporúčané uzemňovacie systémy, ktoré možno prispôsobiť tejto strednej svorke?

Odpoveď: Odporúčame použiť vysokopevnostný systém štvorcových rúrok zam, vhodný pre oblasti so silným snehom a vetrom v Európe. Nevyžaduje sa žiadne zváranie, pripojenie a upevnenie sa vykonáva priamo pomocou skrutiek, čo uľahčuje inštaláciu.
