Montážna strešná svorka na solárne panely

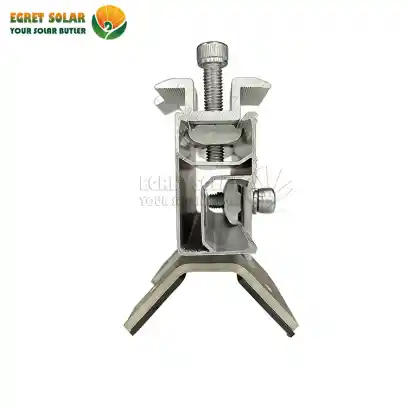

Egret Solar je špecializovaným poskytovateľom riešení na montáž FV, tu predstavená objímka na montáž solárnych panelov je k dispozícii pre hromadné objednávky a iné veľké potreby obstarávania. Strešná svorka je špeciálne navrhnutá tak, aby vyhovovala strešnej krytine z trapézovej vlnitej ocele a využíva bezvŕtanie, ktoré sa montuje priamo na hrebene kovových panelov. Pre fotovoltaické projekty fungujúce v rámci rozpočtových obmedzení výber tejto strešnej svorky minimalizuje nevyužité okraje strechy, čím sa maximalizuje inštalovaná kapacita strešnej plochy. Vyrobené z vysoko pevnej nehrdzavejúcej ocele s pieskovaným povrchom a spárované s EPDM vodotesnou gumovou podložkou.

Hlavné výhody produktu

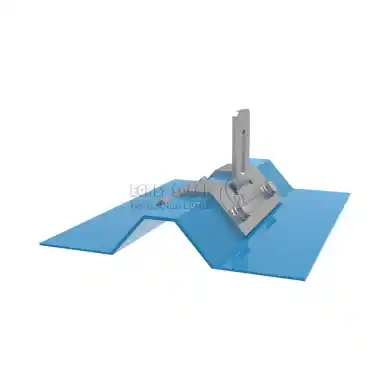

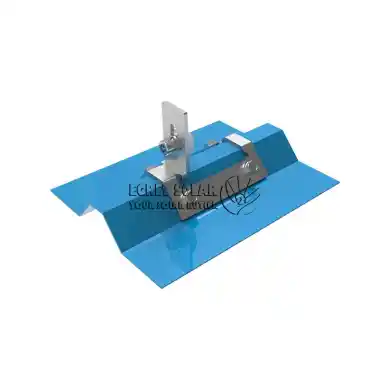

Primárnou funkciou solárnej svorky na strechu z vlnitej ocele je bezpečne pripevniť fotovoltaické moduly k hrebeňom farebných oceľových strešných profilov. Nie je potrebné žiadne predvŕtanie, stačí použiť elektrický skrutkovač na zaskrutkovanie samorezných skrutiek priamo do svorky na upevnenie. Naše solárne montážne svorky sú vybavené EPDM, ktorý zaisťuje, že hydroizolačná vrstva strechy zostane neporušená. Strešná svorka je navrhnutá pre horizontálne usporiadanie modulov, ak požadujete vertikálne usporiadanie modulov, Egret Solar ponúka na tento účel aj solárnu montážnu strešnú svorku. Táto svorka je kompatibilná s trapézovými farebnými oceľovými krytinami a slúži ako kritický komponent pre komerčné a priemyselné FV elektrárne.

Materiály a špecifikácie produktu

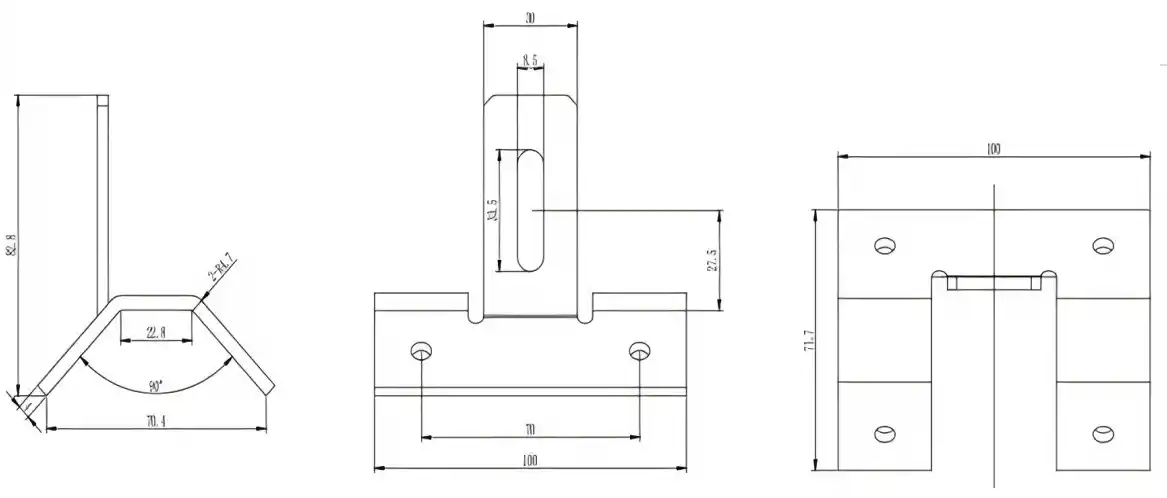

Naša solárna montážna svorka je vyrobená z nehrdzavejúcej ocele a s pieskovaným povrchom. To ponúka vynikajúcu pevnosť a odolnosť proti korózii. S gumovými podložkami EPDM, ktoré sa tesne prispôsobia povrchu škridly, zaisťujú vodotesné utesnenie škridly. Naše štandardné strešné PV svorky merajú dĺžku 100 mm, na obrázku nižšie sú uvedené konkrétne rozmery. Môžeme tiež prispôsobiť rozmery tak, aby vyhovovali konkrétnemu profilu škridly vašej strechy.

Modulárny montážny systém

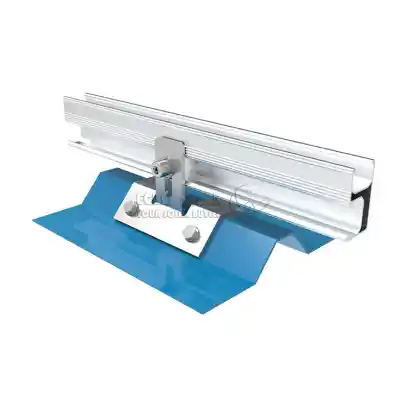

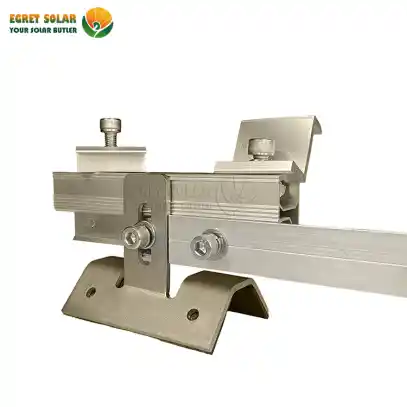

Pre solárne lichobežníkové strešné príchytky sa vyznačuje modulárnym dizajnom zostavy, ktorý umožňuje, aby pozostával z Egret Solar47 mm koľajnica, koľajnicový konektor a ďalšie príslušenstvo na vytvorenie kompletného solárneho systému montáže kovovej strechy. Trapézová strešná svorka z vlnitej ocele sa pripevňuje k koľajnici 47 mm pomocou skrutky M8 aposuvná matica, zatiaľ čo stredná svorka a koncová svorka sú umiestnené na koľajnici, aby pevne upevnili solárne moduly. Výšku koncových svoriek a dĺžku skrutiek vypočítame podľa rozmerov vašich FV modulov.

Kľúčové body inštalácie

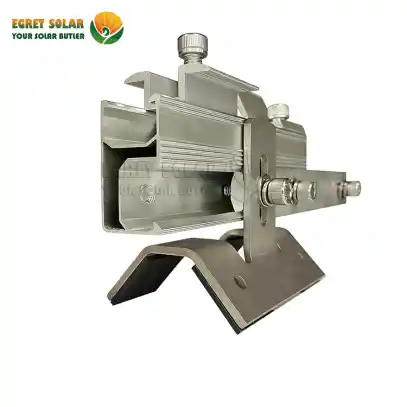

Na základe vášho bočného plánu rozmiestnenia FV modulov umiestnite solárne strešné svorky bez vŕtania proti hrebeňom farebných oceľových strešných plechov. Ďalším krokom je jednoduché utiahnutie skrutiek pomocou elektrického skrutkovača, montáž strešnej svorky trvá len dve minúty. Potom zasuňte maticu do koľajnice a utiahnite skrutky M8. Umiestnite moduly na koľajnice a potom pomocou stredných svoriek a koncových svoriek ich zaistite na mieste. Nakoniec sa uistite, že na dokončenie inštalácie nie je žiadna vôľa.

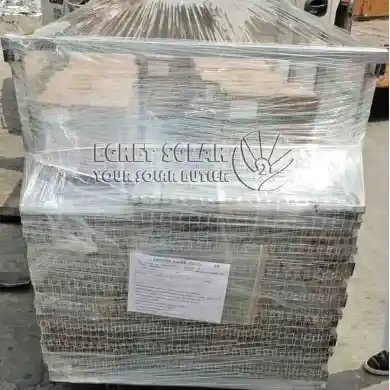

Balenie

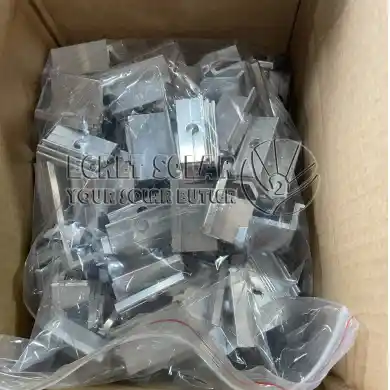

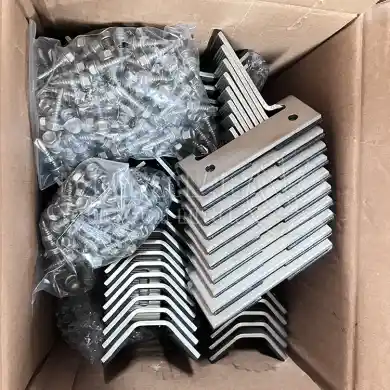

Štandardné rozmery kartónu pre kovové strešné PV svorky sú 540 x 220 x 220 mm. Štandardná konfigurácia obsahuje 60 súprav v kartóne a skrutky sú jednotlivo balené, aby sa predišlo strate, ako aj na ochranu pred poškriabaním a vlhkosťou počas prepravy.

FAQ

Q1: Ktoré typy farebných oceľových strešných plechov sú kompatibilné so strešnou svorkou?

Odpoveď:  Je kompatibilný s bežnými trapézovými farebnými oceľovými strešnými plechmi. Pre plechy so špeciálnymi špecifikáciami môžeme poskytnúť svorky na mieru.

Otázka 2: Ohrozuje spôsob montáže strešnej svorky hydroizoláciu farebnej oceľovej strechy?

Odpoveď:  Nie, nie je. Hydroizolačné tesnenie EPDM tesne prilieha k povrchu strechy, čím účinne eliminuje riziko zatekania vody spôsobeného strešnými prestupmi.

Q3: Môžete urobiť OEM / súkromné ​​označovanie pre veľké objednávky?

Odpoveď:  Áno, pre hromadné objednávky môžeme urobiť OEM. Môžeme zmeniť veci, ako sú štítky produktov, farby a ďalšie podrobnosti.

Q4: Potrebujem profesionála na vloženie tejto svorky? Máte návod ako na to?

Odpoveď: Na vloženie nepotrebujete odborníka. Pomôžeme vám s nasadením poskytnutím videí alebo vzdialenej technickej pomoci.
