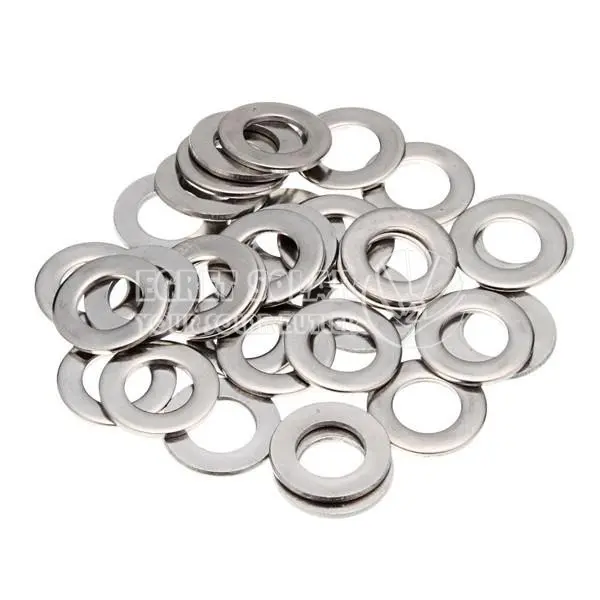

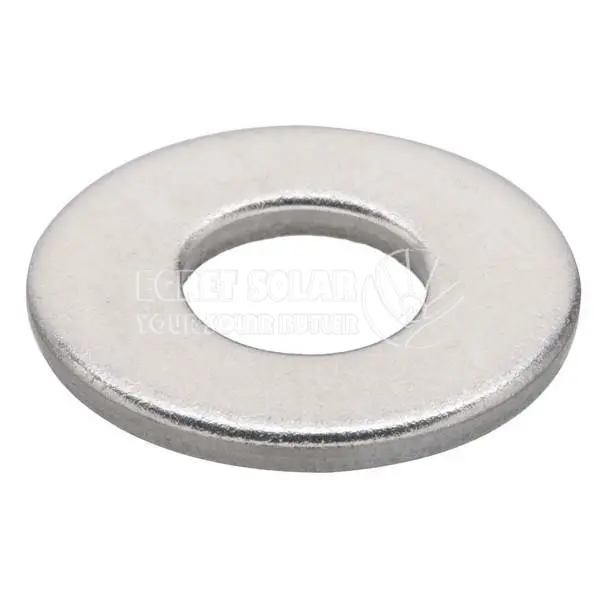

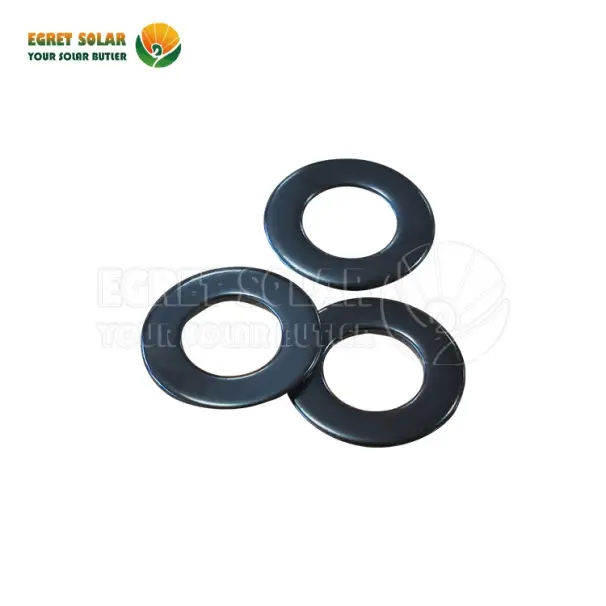

Slnečná montážna podložka

Solárna montážna plochá podložka na pripevnenie solárnej montáže je kľúčovou, malá, ale dôležitá zložka. Je to štandardizovaná, odolná voči korózii (HDG alebo SS), relatívne podložka s veľkým priemerom špecificky pre skrutky. Jeho úlohou je zabezpečiť efektívne zabezpečenie skrutiek, bezpečne distribuovať zaťaženie, ochranu upevňovacích povrchov a zabrániť uvoľneniu, čím významne prispieva k štrukturálnej integrite, bezpečnosti a dlhodobej trvanlivosti celého slnečného poľa. Vždy používajte podložky určené výrobcom solárneho stojana.

Solárna slnečná montážna močová podložka dostupná vo viacerých veľkostiach (M4, M6, M8, M10, M12), ktorá umožňuje kompatibilitu so širokým rozsahom priemerov skrutiek v rôznych aplikáciách. Solárna montážna plochá podložka poskytuje hladký povrch medzi skrutkou alebo skrutkovou hlavou a materiálom, ktorý pomáha zabrániť lozeriu v dôsledku vibrácií alebo pohybu.

Solárna montážna plochá práčka pomáha predchádzať poškodeniu pripevnenia povrchu a môže tiež poskytnúť rovnomernejšie rozdelenie záťaže, čím sa znižuje riziko uvoľnenia alebo zlyhania upevňovača.

Výhoda

Distribuovať zaťaženie: Primárnou funkciou pre solárnu montážnú plochu podložky je šírenie upínacej sily (zaťaženie) vyvíjanou maticou a hlavou skrutky nad väčším povrchom montážnej zložky (ako hliníková koľajnica, držiak alebo samotný rám panela). Týmto sa bráni:

Poškodenie mäkších materiálov (napríklad hliníkové koľajnice).

Skreslenie alebo drvenie kompozitných materiálov.

Nadmerná koncentrácia stresu, ktorá by mohla viesť k prasknutiu alebo zlyhaniu.

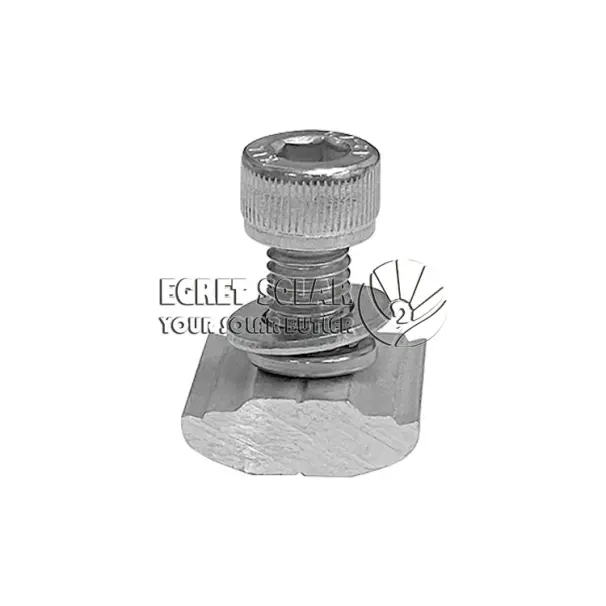

Poskytnite stabilný povrch ložiska: Vytvára hladký, rovný povrch pre hlavu matice alebo skrutky, ktorá sa má nesie, zabezpečuje rovnomerné rozloženie tlaku a znižuje riziko uvoľnenia v dôsledku vibrácií alebo tepelnej cyklovania.

Kompenzujte nadrozmerné otvory: Solárna montážna podložka pomáha zabezpečiť, aby sa driek skrutiek pripálilo materiály, aj keď je otvor v jednej zložke o niečo väčší ako priemer skrutky.

Ochrana: Plochá podložka Solar Sus304 pôsobí ako bariéra medzi skrutkou/maticou a montážnou plochou, ktorá znižuje galvanickú koróziu (obzvlášť dôležitá, keď sa používajú odlišné kovy, ako sú oceľové skrutky a hliníkové koľajnice) a poškriabanie povrchu.

Zabráňte rozdrveniu mäkkých materiálov (napr. Hliníkové koľajnice).

Znížte galvanickú koróziu medzi odlišnými kovmi.

Zaistite rovnomerné rozdelenie záťaže proti veterným/snehovým silám.

Udržujte napätie skrutky v priebehu desaťročí tepelnej cyklistiky/vibrácií.

Sú často potrebné pre záruky systému.

Často

Q1: Čo je to solárna montážna podložka?

Odpoveď: Špeciálne navrhnutá podložka používaná v systémoch so solárnymi panelmi. Distribuuje upínaciu silu skrutiek/orechov na ochranu upevňovacích povrchov (ako hliníkové koľajnice), zabraňuje poškodeniu, znižuje koróziu a zabezpečuje dlhodobú štrukturálnu integritu.

Q2: Aké veľkosti sú bežné?

A: Veľkosti zhodujú priemery skrutky:

- M8 (pre 8 mm skrutky): ID ~ 8,4 mm, OD 17-24 mm

- M10 (najbežnejšie): ID ~ 10,5 mm, OD 20-30 mm

- M12: ID ~ 13 mm, OD 24-36 mm

Vždy overte rozmery podľa špecifikácií výrobcu stojana.

Otázka 3: Aké materiály sa používajú?

A:

-Horúca galvanizovaná oceľ (HDG): nákladovo efektívna, dobrá odolnosť proti korózii.

- Nerezová oceľ (A2/304 alebo A4/316): nevyhnutné pre pobrežné/drsné prostredie. A4/316 ponúka vynikajúcu odolnosť proti korózii.

- Vyvarujte sa obyčajnej uhlíkovej ocele alebo nekompatibilným kovom.

Q4: Ako hrúbka plochej podložky SOlar SUS304?

Odpoveď: Zvyčajne 1,5–3 mm. Silnejšie podložky manipulujú s vyšším zaťažením, ale vyžadujú dlhšie skrutky. Postupujte podľa štandardných systémových inžinierskych špecifikácií.

Otázka 5: Čo sa stane, ak vynechám práčku?

A: Riziká zahŕňajú:

- rozdrvené/poškodené koľajnice alebo snímky panela.

- Voľné spojenia v dôsledku vibrácií/tepelného cyklu.

- Zrýchlená galvanická korózia.

- štrukturálne zlyhanie alebo oddelenie panela.

Q6: Kde sa používajú slnečné upevňovacie podložky v solárnych poliach?

Odpoveď: Pri každom skrutkovom spojení:

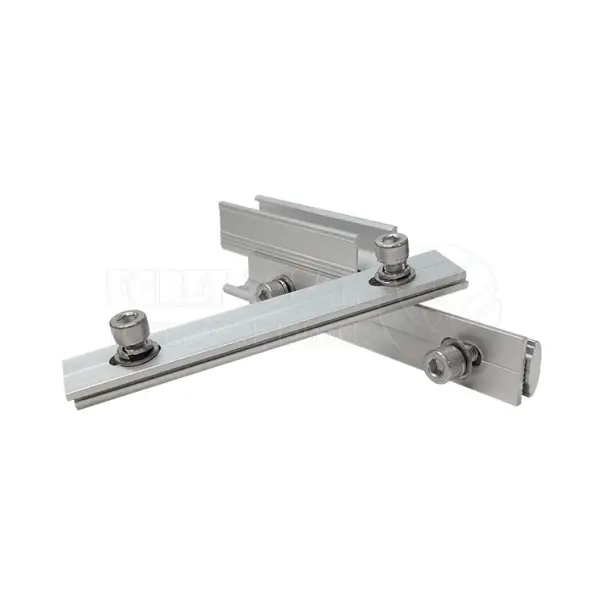

- koľajnice a koncové svorky.

- panelové svorky na koľajnice.

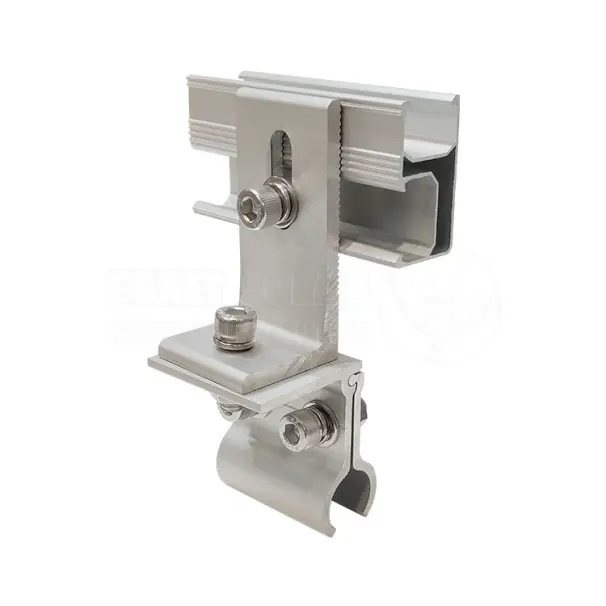

- Strešné prílohy (napr. L-feet, blikanie).

- Nadácie na pozemnej montáži.
