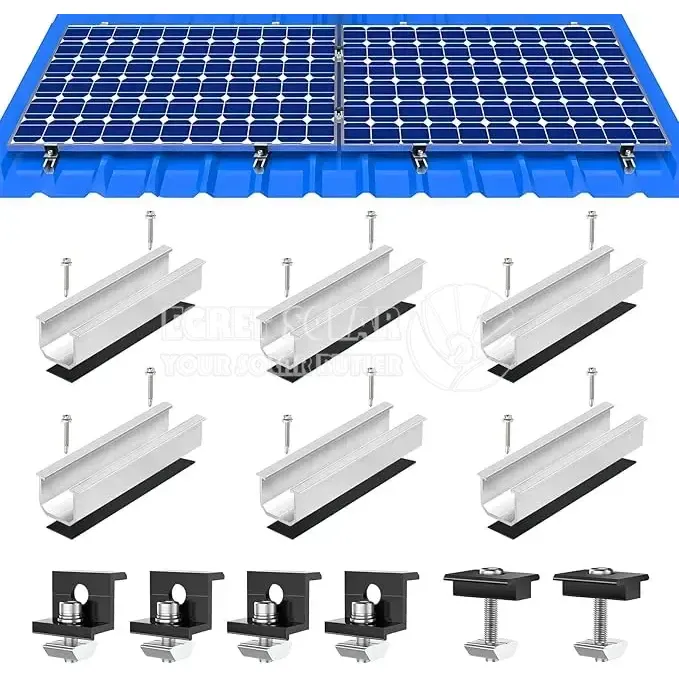

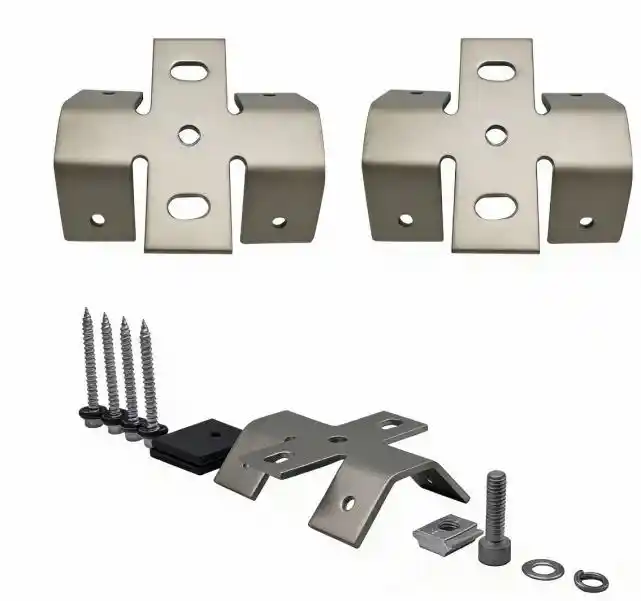

PV montážna súprava pre trapézovú strechu

Montážna súprava Xiamen Egret Solar PV pre trapézovú strechu je vyrobená z vysoko kvalitného materiálu z hliníkovej zliatiny s eloxovaným povrchom, ktorý je odolný voči hrdzi a korózii. Poskytuje spoľahlivé upevnenie pre vaše solárne panely a zaisťuje dlhú životnosť aj v extrémnych poveternostných podmienkach. Vďaka premyslenému dizajnu a jasným pokynom je inštalácia našich koľajníc rýchla a jednoduchá. Použitím nášho kompletného solárneho držiaka z trapézového plechu ušetríte nielen čas na nákup príslušenstva, ale aj peniaze, pretože nemusíte kupovať ďalší diel.

Podrobnosti:

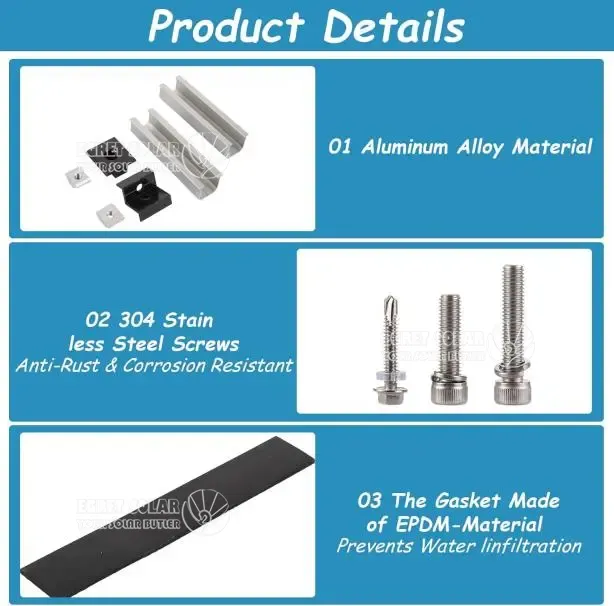

Vysoko kvalitný materiál Hliníková zliatina: Solárny kovový strešný držiak je vyrobený z hliníkovej zliatiny (AL6005-T5), ktorá je pevná a trvácna, odolná voči korózii a vhodná do všetkých poveternostných podmienok.

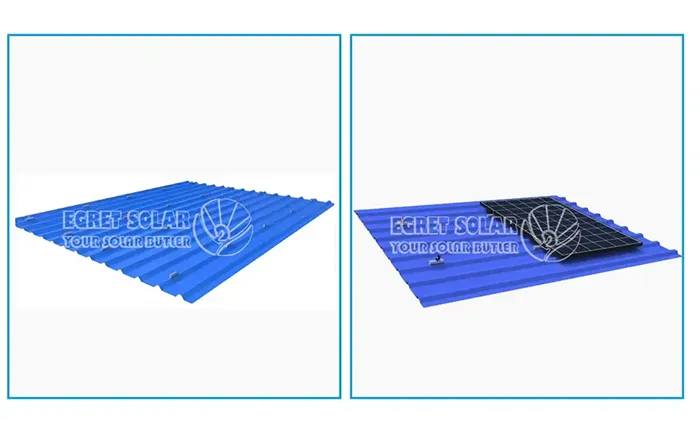

Montáž solárnych modulov na plechovú strechu, vhodná pre solárne panely.

Farba produktu: čierna + strieborná

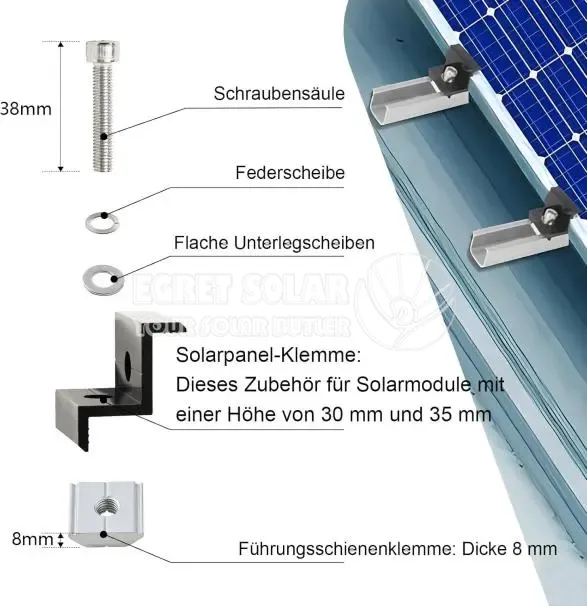

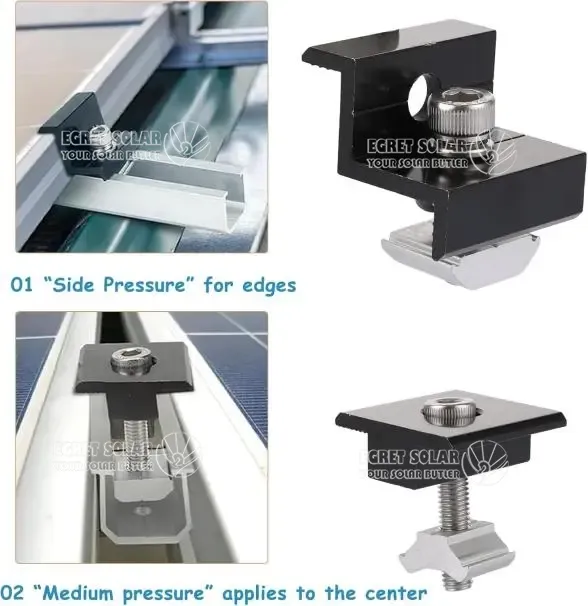

Stredová svorka: 30 mm, 35 mm (vhodné pre solárne panely).

Koncové svorky: 30 mm, 35 mm (vhodné pre solárne panely).

Výhoda:

PV montážna súprava na trapézovú strechu vyrobená z vysoko kvalitnej hliníkovej zliatiny (AL6005-T5), povrch eloxovaný pre hladké hrany, stabilný a odolný voči korózii voči UV žiareniu, teplu, chladu a vlhkosti.

Solárny držiak na plechovú strechu pre príchytky solárnych modulov sa používajú na pripevnenie modulov na koľajnice a na vytvorenie pevného spojenia medzi modulmi. Vhodné pre výšku modulu 30-35 mm, nastavenie môžete upraviť podľa svojich potrieb, aby ste zaistili stabilitu a výkon.

solárny držiak, modulárna konštrukcia pre jednoduchú a pohodlnú inštaláciu, nie je potrebné zložité príslušenstvo, montáž držiaka fotovoltaického modulu na stenu, na bezpečné pripevnenie a pripojenie solárnych panelov na koľajnice sú potrebné iba skrutky a matice.

Solárny držiak na trapézovú strechu je vybavený vylepšenou nastaviteľnou svorkou, ktorá je vhodná pre solárne panely s hrúbkou 30 až 35 mm. Solárny panel môžete pripevniť nastavením svorky, aby ste dosiahli najlepší efekt inštalácie.

PV držiak je vhodný pre rôzne aplikácie, vrátane karavanov, domov, lodí a balkónov. Môže byť inštalovaný na rôzne typy striech, ako sú škridlové, asfaltové alebo ploché strechy. Pomocou tohto držiaka môžete namontovať svoje solárne panely kdekoľvek, kde chcete využívať solárnu energiu.

FAQ

1. Aké typy FV držiakov sú vhodné pre plechové strechy?

Neprenikajúce svorky:

Ideálne pre strechy so stojatou drážkou alebo vlnité plechové strechy. Tieto sa upínajú na vyvýšené švy/rebrá bez vŕtania, čím zachovávajú hydroizoláciu.

Prenikajúce držiaky:

Pre strechy bez zvýšených švov. V miestach prieniku použite samorezné skrutky s EPDM podložkami a vodotesnými tmelmi (napr. butylovou páskou).

Systémy bez koľajníc:

Priamo pripevnite panely na konzoly, čím sa znížia náklady na materiál. Vhodné pre oblasti so slabým vetrom (<45 m/s) .

2. Ako sa montujú konzoly na vlnité plechové strechy?

Kľúčové kroky:

Posúdenie strechy: Overte nosnosť konštrukcie (zaťaženie snehom ≥1,4 kN/m², odolnosť proti vetru ≥216 km/h) a skontrolujte koróziu/poškodenie.

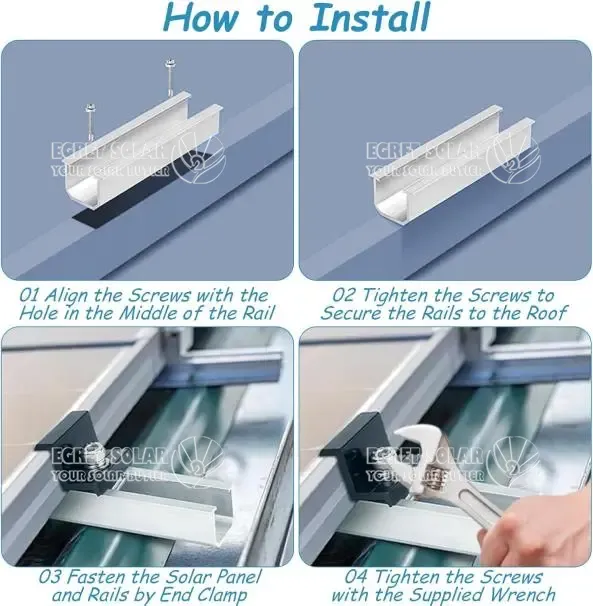

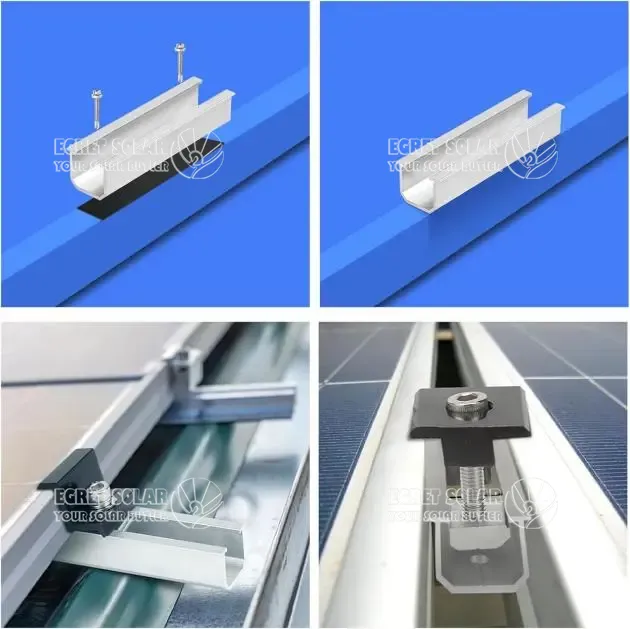

Zarovnanie svorky/koľajnice:

Zarovnajte koľajnice rovnobežne s vlnkami.

Rozstup svoriek: 600–900 mm pre štandardné panely; znížiť na 500 mm v oblastiach so silným vetrom.

Tesnenie: Naneste tmel pod základne svoriek a okolo skrutiek, aby ste zabránili vniknutiu vody.

Kontrola krútiaceho momentu: Utiahnite skrutky na max. 25 ft-lb – nadmerné utiahnutie deformuje plechy.

3. Aký materiál zabezpečuje dlhú životnosť?

Zliatina hliníka (6065-T5): Ľahká, odolná voči korózii; eloxovaný pre UV ochranu.

Nerezová oceľ (SUS304): Nevyhnutná pre pobrežné oblasti/oblasti s vysokou slanosťou. Zabráňte miešaniu s pozinkovanou oceľou, aby ste zabránili elektrolytickej korózii.

Povrchová úprava: Eloxovanie alebo práškové lakovanie predlžuje životnosť na 25+ rokov.

4. Aké zaťaženie vetrom/snehom tieto konzoly vydržia?

Odolnosť proti vetru: Montážna súprava PV pre trapézovú strechu môže dosiahnuť rýchlosť až 216 km/h (60 m/s), keď je rozstup tratí ≤1,2 m.

Zaťaženie snehom: Certifikované pre 1,4–1,6 kN/m² (30–40 psf). V prípade väčšieho snehu znížte rozstup koľajníc alebo pridajte podpery v strede rozpätia.

Inžinierske normy: Vyhovuje AS/NZS 1170, DIN 1055 a testovaniu v aerodynamickom tuneli TÜV.

5. Ako ovplyvňuje uhol strechy výber držiaka?

Strechy s nízkym sklonom (0°–10°): Na optimalizáciu uhla panelov použite naklápacie konzoly (súpravy 5°–10°).

Strmé strechy (do 60°): Nastaviteľné trojuholníkové konzoly umožňujú sklon 10°–60°.

Úvahy o vetre: Vyššie náklony zvyšujú zdvih vetra – vystužte pomocou prídavných svoriek.

6. Aká údržba je potrebná?

Ročné kontroly: Po dokončení inštalácie držiaka na solárny panel pre 2 solárne panely je potrebné každý rok skontrolovať dotiahnutie skrutiek. Ak existuje nejaká vôľa, mala by byť vystužená a včas utiahnutá.

Čistenie: Odstráňte nečistoty z kanálov svoriek, aby ste zabránili hromadeniu vody.

Oprava náteru: Opravte poškriabaný elox/lak do 48 hodín, aby ste predišli hrdzi.

7. Certifikáty a záruka?

Povinné certifikáty: TÜV, CE, SGS a ISO 9001 zaisťujú štrukturálnu zhodu.

Záruka: 125 rokov na hardvér; K dispozícii sú 25-ročné záruky výkonu.
