Montážna súprava na fotovoltaickú strechu

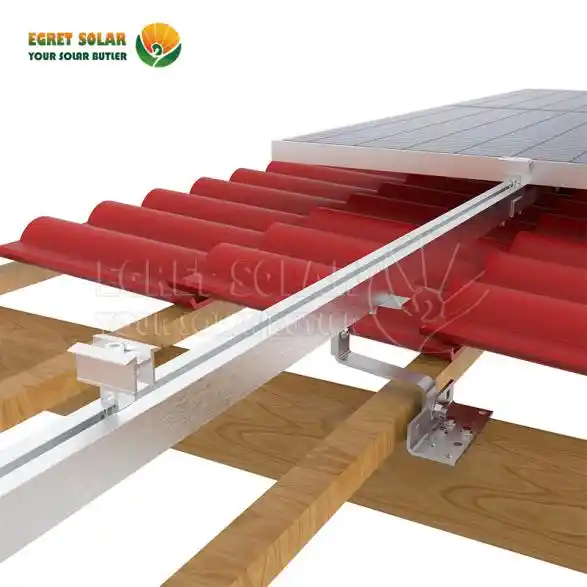

Montážna súprava na fotovoltaickú strechu je kompletný fotovoltaický montážny systém dodávaný spoločnosťou Xiamen Egret Solar New Energy Technology Co., Ltd na bezpečnú a stabilnú inštaláciu solárnych panelov na strechy z keramických škridiel (hlinených škridiel). Tento konštrukčný systém využíva strešný hák, hliníkovú koľajnicu a rýchlu svorku. Montuje sa na strešné väznice onastaviteľné strešné háky z nehrdzavejúcej ocele, potom prenáša PV panely na koľajniciach z hliníkovej zliatiny, nakoniec pomocou stredovej a koncovej svorky na ich pevné zaistenie. Celý systém sa môže pochváliť jednoduchou štruktúrou a efektívnymi komponentmi, ktoré ponúkajú jednoduchú inštaláciu a štrukturálnu stabilitu.

Špecifikácia

Komponent

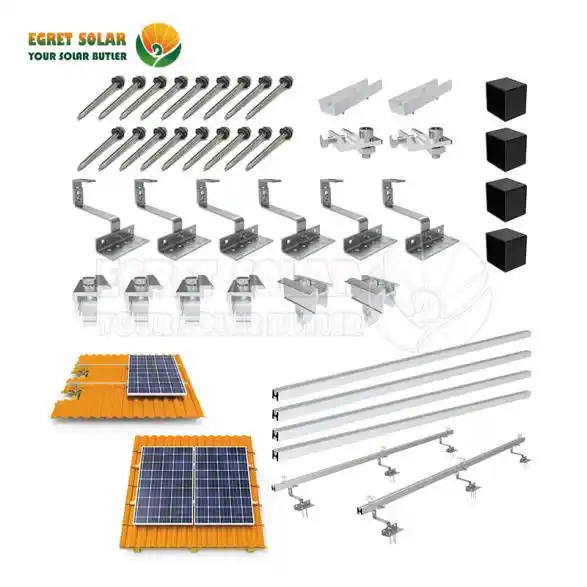

Sada 2x fotovoltaického montážneho systému Egret Solar, navrhnutá na inštaláciu dvoch solárnych panelov na strechu, obsahuje nasledujúce komponenty.

1. Štyri kusyhliníkové solárne lišty 40x40mm. Vyrobené z vysoko pevnej hliníkovej zliatiny AL6005-T5 s eloxovaným povrchom, s hrúbkou povrchového oxidového filmu 10 µm, poskytuje vynikajúcu odolnosť proti korózii a ľahké vlastnosti. Koľajnice sú pripevnené k háčikom pomocou matice na podporu fotovoltaických modulov. Jedinečný dizajn prierezu umožňuje, aby matice zapadli z akejkoľvek polohy na hornej alebo hornej časti koľajníc. Vďaka tomu je inštalácia flexibilná a pohodlná.

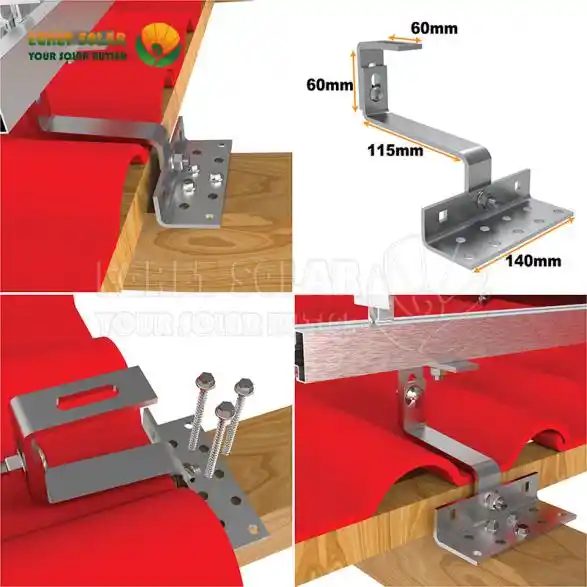

2. Šesťdielne nastaviteľné strešné háky. Vyrobené z nehrdzavejúcej ocele SUS304, ponúkajú vysokú pevnosť a odolnosť proti korózii. Háčiky sú pripevnené k strešným nosníkom samoreznými skrutkami. Nastaviteľné háky podporujú horizontálne aj vertikálne nastavenie, aby sa flexibilne prispôsobili rôznym typom škridiel a nerovnostiam strechy.

3. 2 ks koľajnicových spojok. Konektory koľajníc sa široko používajú na spojenie dvoch koľajníc. Môžu predĺžiť dĺžku hliníkovej koľajnice. Prijmite prispôsobenie.

4. 4 ks rýchloupínacie svorky. Inštaluje sa na vonkajší okraj fotovoltaického modulu a je vhodný pre rámové fotovoltaické moduly s hrúbkou 30-40 mm.

5,2 ks rýchlych stredových svoriek. Kompaktný dizajn, ktorý je namontovaný medzi dva fotovoltaické moduly, efektívne prenáša zaťaženie a zachováva jednotný rozstup modulov.

6,2 ks uzemňovacích očiek. Používa sa na elektrické uzemňovacie spoje solárneho montážneho systému. Zabezpečuje ochranu pred bleskom a uzemnenie celého fotovoltaického systému.

7. štyri ks koncoviek

Tieto koncovky, inštalované na oboch koncoch koľajnice, poskytujú prachotesné, vodotesné a ochranné funkcie. Zabraňujú vniknutiu cudzích predmetov do koľajnice. Predlžujú tak životnosť systému.

Aplikácia

Súprava na upevnenie škridlovej strechy je určená na inštaláciu a zaistenie dvoch solárnych fotovoltaických panelov na inštaláciu fotovoltaického systému na streche obytných škridlí a malých komerčných projektoch so škridlovou strechou.

Výhody

1. Jednoduchá a rýchla inštalácia

Súprava na montáž na dlaždice/bridlice/šikmú strechu 2 solárne fotovoltické panely pozostáva iba z niekoľkých komponentov, ako sú strešné háky, solárne koľajnice a svorky atď.

2. Chráni strechu a zabraňuje poškodeniu škridiel

Na škridle nie je potrebné žiadne vŕtanie ani zváranie. Účinne chráni celistvosť a hydroizoláciu škridiel.

3. Vysokokvalitné materiály, odolné a dlhotrvajúce

Vyrobené z hliníkovej zliatiny AL6005-T5 a SUS304, ponúka vysokú pevnosť, vynikajúcu odolnosť proti korózii, odolnosť proti hrdzi. Životnosť celého systému môže byť až 25 rokov.

4. Obojsmerné nastavenie, vysoká prispôsobivosť

Nastaviteľné háčiky sa dajú prispôsobiť horizontálne aj vertikálne,

5. Kompletná súprava, jednostupňové riešenie. Táto súprava obsahuje všetko príslušenstvo potrebné na inštaláciu dvoch solárnych panelov. Nie je potrebné kupovať žiadne ďalšie príslušenstvo. Inštalácia je pripravená hneď po vybalení z krabice.

FAQ

Q1. Môžem získať bezplatnú vzorku modulov PV Bracket Strech Set 2 Modules?

A1. Áno, samozrejme. Za normálnych okolností Egret Solar poskytne vzorku zadarmo. Ale náklad sa vyberie.

Q2. Aká je dodacia lehota pre solárne montážne konzoly Egret, ako je solárny prístrešok pre auto?

A2. 10-25 dní po prijatí zálohy. Závisí to od množstva objednávky.

Q3. Akú máš certifikáciu?

A3. Máme certifikáciu CE, SGS a ISO.

Q4. aký je spôsob balenia?

A4. Kartóny s paletami

Q5. Aké sú platobné podmienky?

A5. Zvyčajne T / T 30% záloha, T / T 70% zostatok pred odoslaním.
