Ako nainštalovať východo-západný predradník solárny montážny systém?

[Príprava pred inštaláciou]

Tu je zoznam položiek, ktoré si musíte pripraviť pred inštaláciou:

Nástroje:

Skrutkovač: Používa sa na pevné utiahnutie skrutiek.

Meracia páska: Používa sa na zabezpečenie správnej polohy držiaka.

Úroveň: Používa sa na potvrdenie horizontálnej inštalácie držiaka.

Náš solárny predradník obsahuje nasledujúce príslušenstvo:

Vopred zmontovaná podpera statívu, koľajnica a koľajnicový spoj,Stredná svorkaA koncová svorka, koľajnicová svorka, uzemňovacia svorka aUzemňovacie oko、Zásobník na záťaž、 Šesťhranné skrutky M8 * 60 a prírubová matica M8. Treba poznamenať, že cementové bloky musíte poskytnúť sami.

Predmontovaná podpera statívu

Koľajnicový a železničný spoj

Stredná svorka a koncová svorka

Koľajnicová svorka

Uzemňovacia svorka a uzemňovací očko

Zásobník na záťaž

[Krok 1]

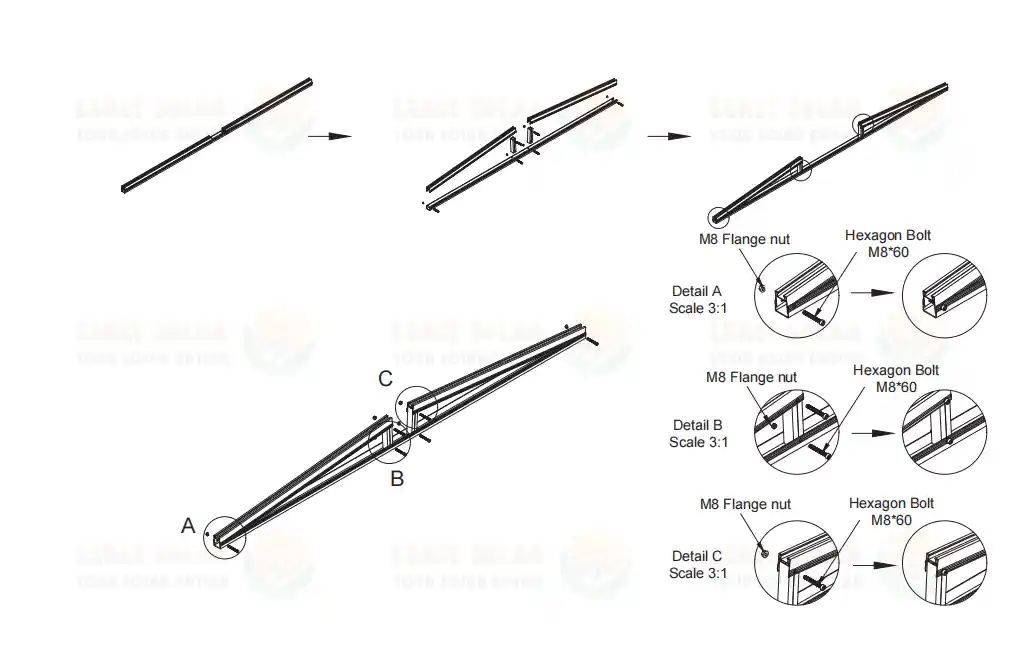

Rozložte vopred zmontovanú konzolu a nainštalujte šesťhranné skrutky M8*60 a matice s prírubou M8 v bodoch A, B a C označených na obrázku nižšie, aby ste upevnili konzolu statívu.

[Krok 2]

Podľa výkresov sú predmontované podpery statívov v solárnom systéme montáže na plochú strechu usporiadané v intervaloch 2500 mm.

[Krok 3]

Umiestnite podložku na predradník postupne do vopred zmontovanej podpery statívu a vzdialenosť medzi dvoma podložkami na predradník je približne 1275 mm, ako je znázornené na obrázku.

[Krok 4]

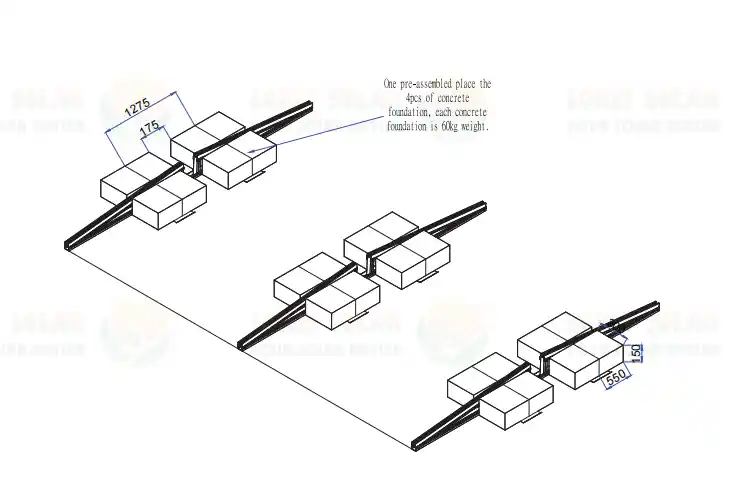

Umiestnite betónový blok na balastnú misku. Je potrebné poznamenať, že jednu predmontovanú podperu statívu je potrebné podoprieť štyrmi betónovými blokmi a každý betónový blok musí vážiť najmenej 60 kg. Rozmery a umiestnenie cementových blokov v solárnom montážnom systéme s predradníkom pre betónové ploché strechy sú znázornené na nasledujúcom obrázku.

[Krok 5]

Nasleduje pohľad zhora na vopred zmontovanú podperu statívu, predradník a betónový blok po dokončení vyššie uvedených krokov inštalácie.

[Krok 6]

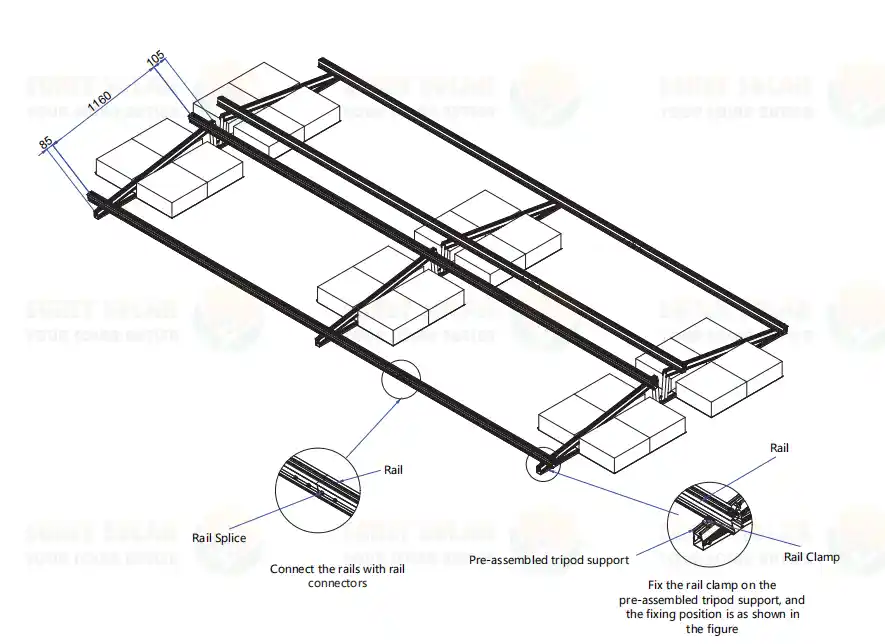

Pripojte koľajnice pomocou spojky koľajníc a upevnite svorky koľajníc k vopred zmontovanému držiaku statívu, ako je znázornené na obrázku.

[Krok 7]

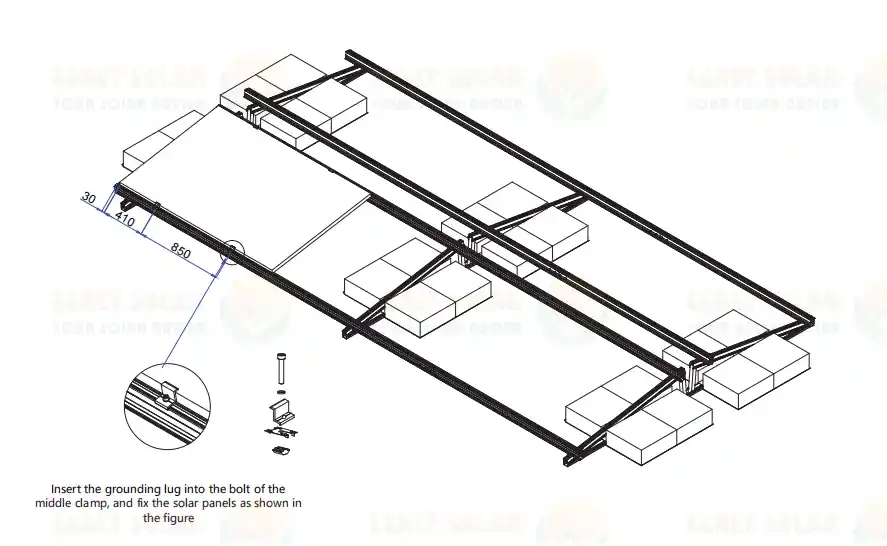

Umiestnite solárny panel na koľajnicu a vložte uzemňovaciu svorku do skrutky strednej svorky, ako je znázornené na obrázku.

[Krok 8]

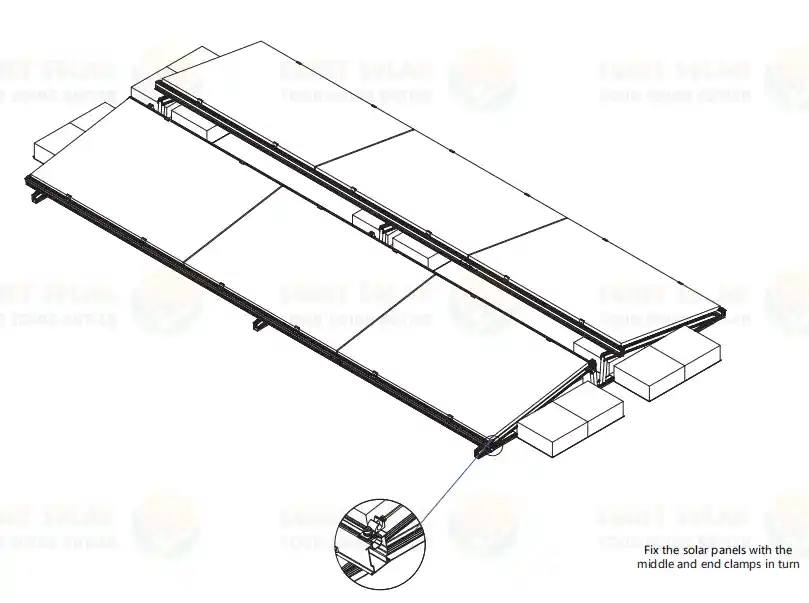

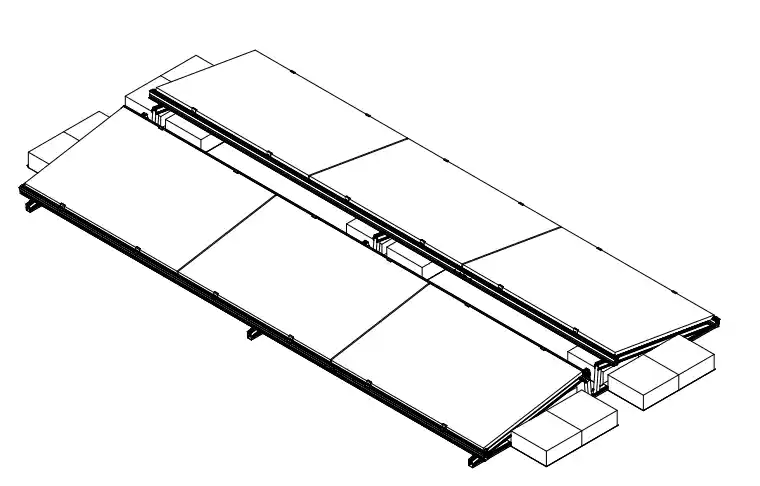

Umiestnite solárne panely v poradí a potom nainštalujte strednú svorku a koncovú svorku, aby ste ich zaistili, ako je znázornené na obrázku. Tým je dokončená inštalácia celého východo-západného solárneho predradného montážneho systému.

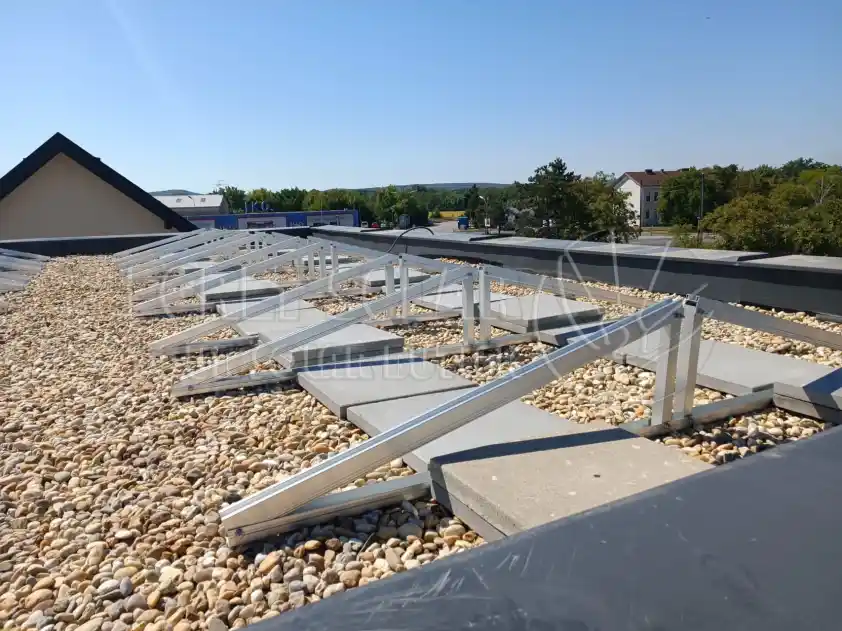

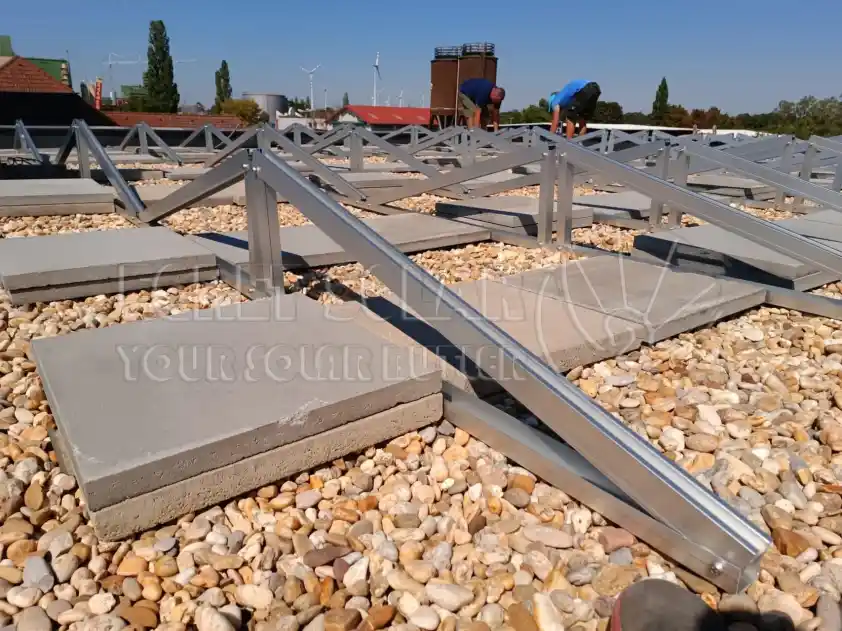

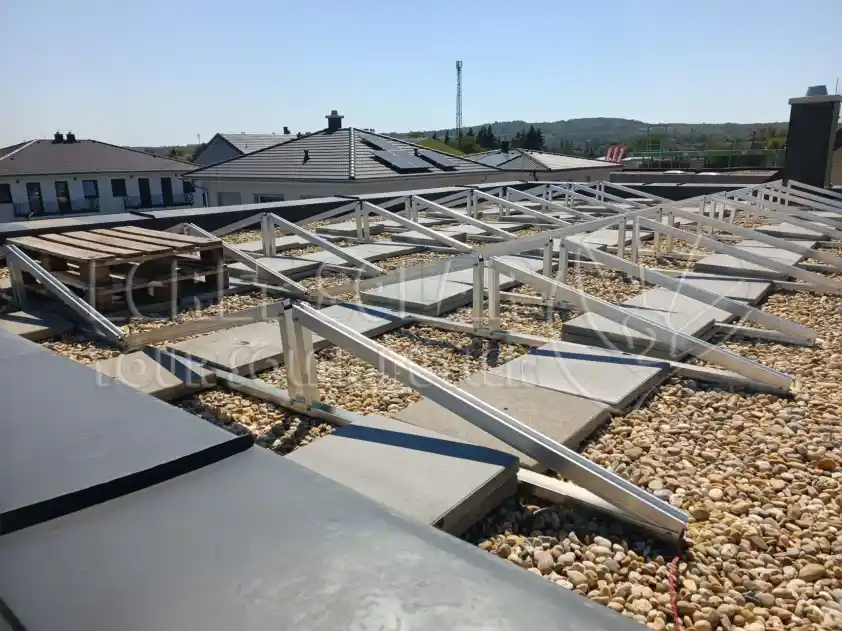

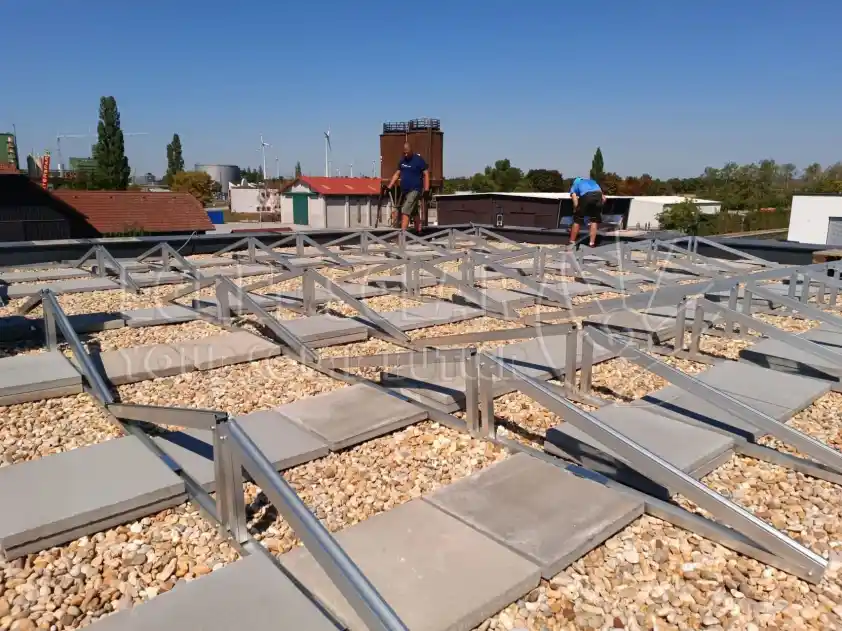

[Príklad inštalácie]
