Koncové svorky

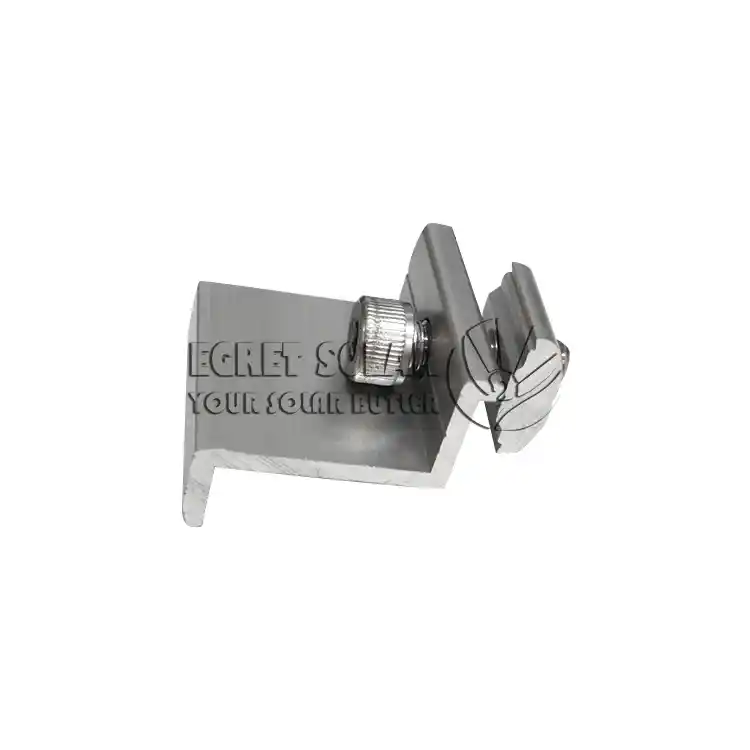

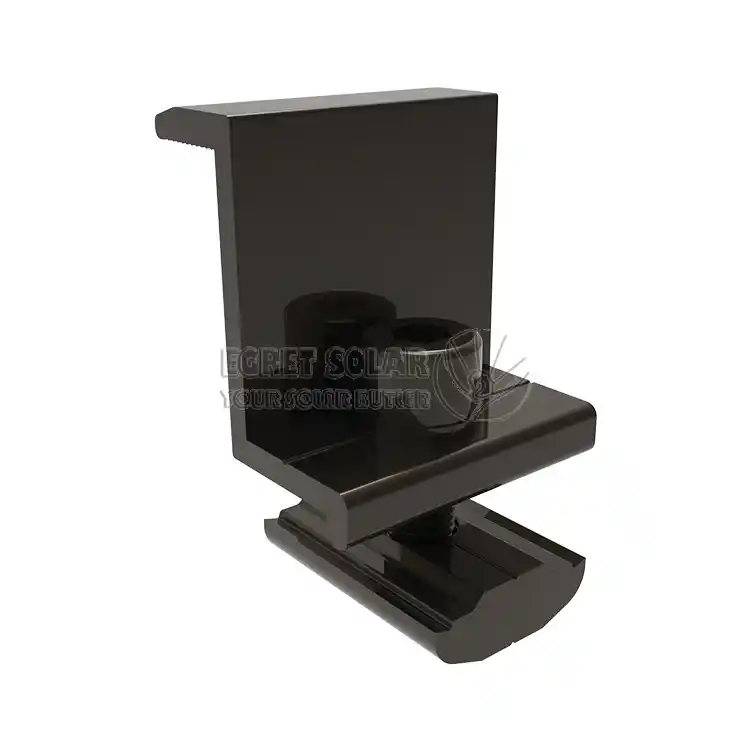

TheKoncové svorky zEgret Solar, rovnako ako stredný tlakový blok, musí byť kompatibilný s hrúbkou rámu komponentu (zvyčajne 30-40 mm), môže byťPrispôsobenépodľa rôznych technických riešení a je vyrobený z eloxovaného materiálu z hliníkovej zliatiny, aby sa zabránilo korózii s rámom komponentu a súčasne zohrával izolačnú úlohu.

Kľúčové vlastnosti

koncová svorka solárnapripevňuje rám vonkajšieho komponentu každého radu ku koncu koľajnice, aby sa zabránilo zošmyknutiu. Súčasne stlačenie okrajov komponentov pomáha znižovať nájazd vetra, dažďa a prachu zo strán. Nachádza sa na okraji poľa a priamo nesie najväčšiu zdvíhaciu silu vetra (ťažnú silu smerom nahor) a saciu silu vetra, je kľúčovým silonosným bodom vo vetruodolnom prevedení a musí mať dostatočnú mechanickú pevnosť.

Rozdiel medzi solárnou svorkou

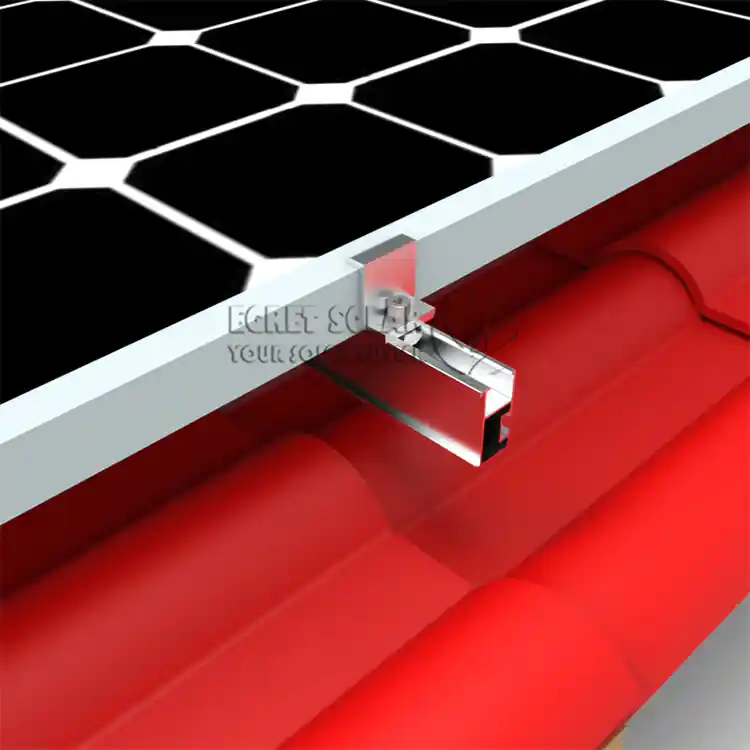

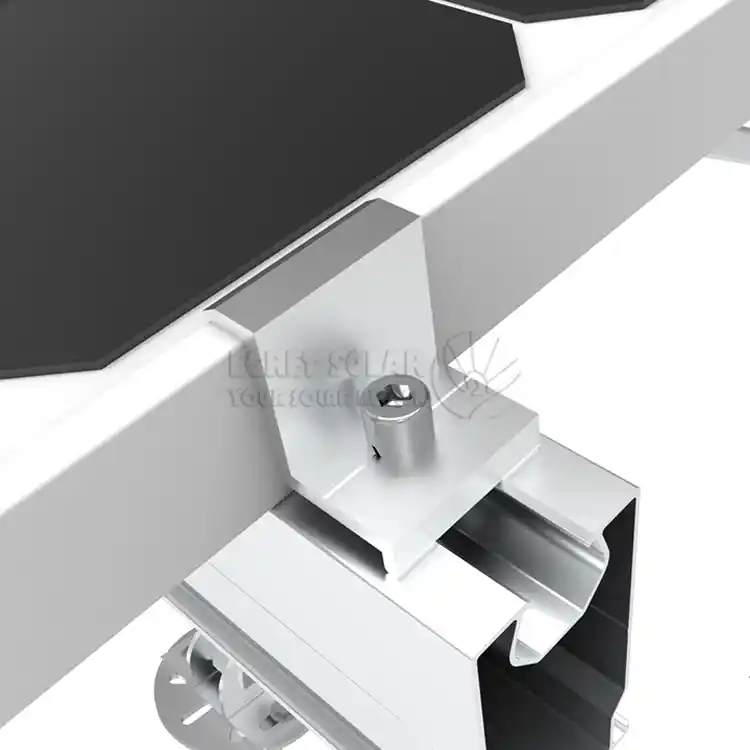

Inštalačná polohakoncová svorka pre solárne panelyje na začiatku a na konci poľa a pevný je iba vonkajší rám jedného modulu. Jeho hlavná sila nesie hlavne najsilnejšie okrajové zaťaženie vetrom z jednej strany modulu a zároveň hrá úlohu koncovej fixácie, odoláva extrémnemu tlaku vetra a utesňuje okraj. Vzhľad je zvyčajne navrhnutý s jedným koncom uzavretým alebo s koncovým krytom.

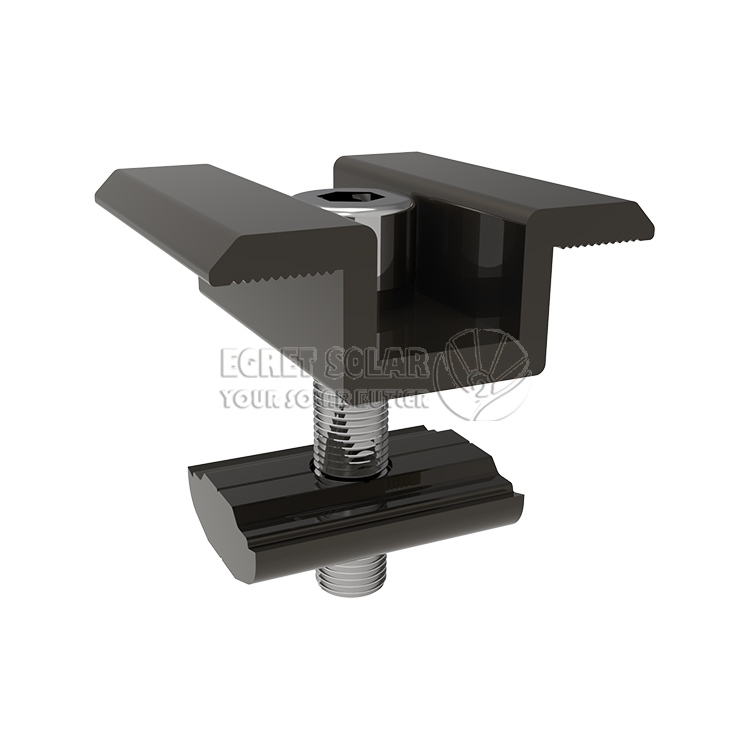

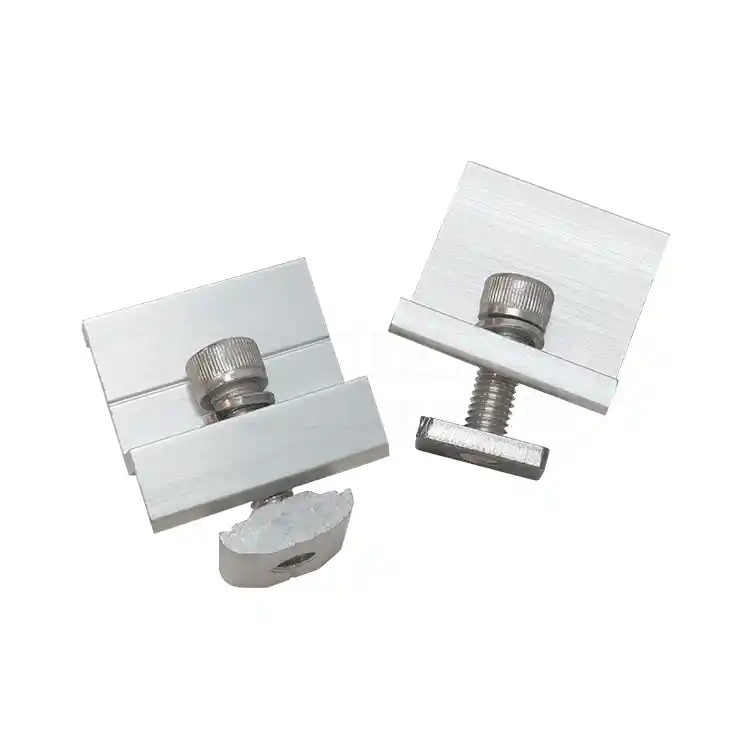

Stredová svorka je inštalovaná v strede poľa a súčasne upína vnútorné rámy dvoch susedných komponentov, pričom nesie silu prenášanú dvoma susednými komponentmi. Odoláva hlavne zdvíhacej sile stúpajúceho vetra. Obidva konce stredovej svorky sú otvorené a slúžia na uchytenie panelu.

Princípy dizajnu

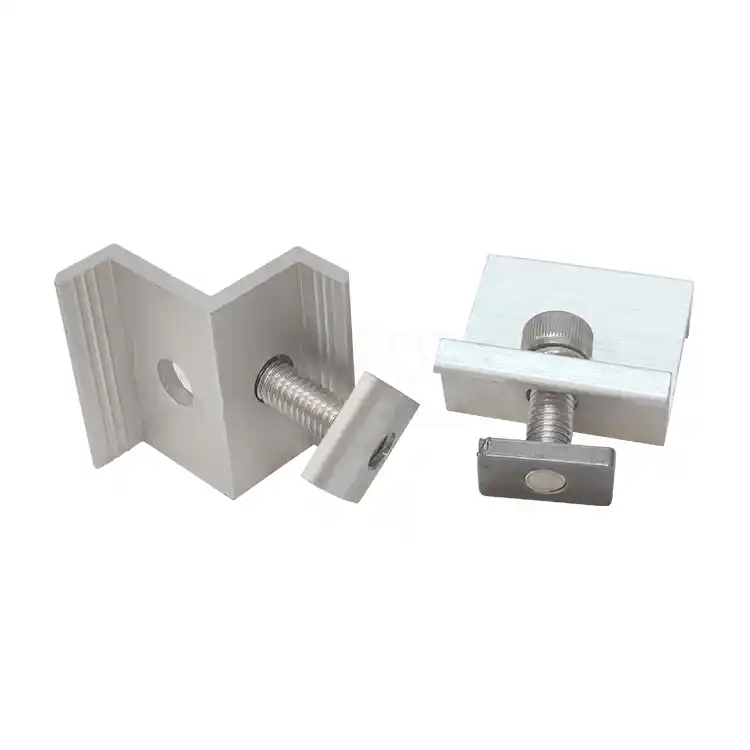

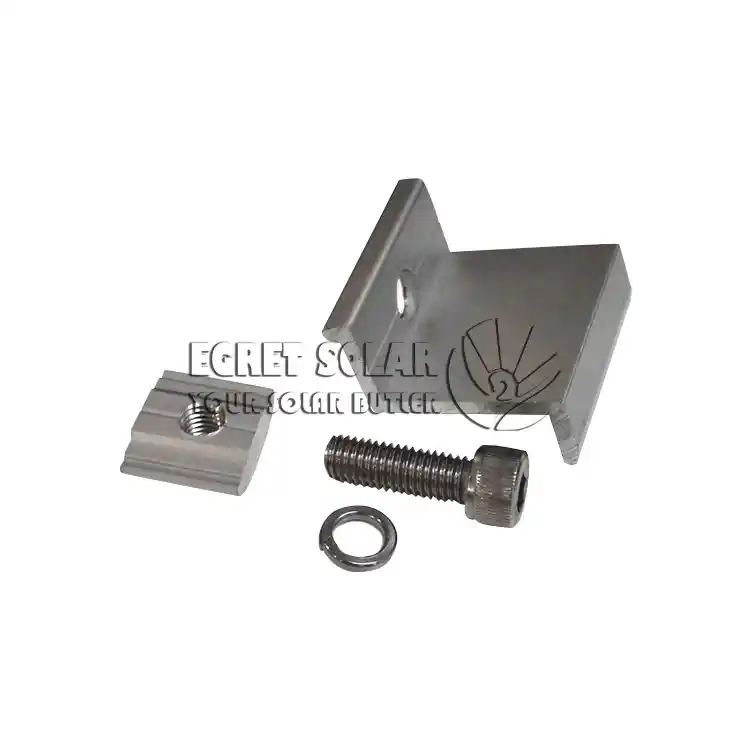

Dizajn produktu rieši kľúčové problémy, s ktorými sa často stretávame v praktickom strojárstve, Tradičný koncový tlakový blok je náchylný na rotáciu a posunutie pri uťahovaní,Egret Solarnávrhy zkoncové svorky pre montáž solárnych panelovnavrhnutá, vyvinutá a vyrobená trojuholníková dosadacia plocha premieňa rotačnú silu vytvorenú upevnením na vertikálnu uzamykaciu silu smerom nadol prostredníctvom unikátnej kontaktnej plochy, čím zásadne rieši tento problém a robí inštaláciu pevnejšou, Konštrukcia T-skrutiek s protišmykovými zubami Skrutky možno upnúť do drážok vodiacej lišty na fixáciu, čo umožňuje ovládanie jednou rukou a výrazne zvyšuje pohodlie inštalácie.

Ľudia sa tiež pýtajú

Otázka: Prečo musí pochádzať od rovnakej značky alebo kompatibilnej série ako vodiace lišty a komponenty? Môžu byť použité náhodne?

Odpoveď: Neodporúča sa ich miešať. V dôsledku mechanického nesúladu sa šírka drážky a tolerancia tvaru profilov (vodiacich koľajníc) rôznych značiek líšia. Thekoncové svorky solárneho panelu

alebo T-skrutka nemusí byť správne zasunutá alebo zaistená, čo má za následok nestabilnú inštaláciu.

Otázka: Počas inštalácie sa skrutky stále otáčajú a nedajú sa utiahnuť. čo mám robiť?

Odpoveď: Môže to byť spôsobené nesprávnou postupnosťou inštalácie alebo nesprávnymi nástrojmi. Najprv sa uistite, že je hlava skrutky správne zasunutá do drážky vodiacej koľajnice. Po druhé, musí sa použiť momentový kľúč a utiahnutie by sa malo vykonať v súlade s hodnotou krútiaceho momentu špecifikovanou v príručke k produktu (zvyčajne v rozsahu 16 až 20 Newtonmetrov). Najprv ho najprv dotiahnite rukou a potom ho nakoniec dotiahnite momentovým kľúčom.

Otázka: Aké sú špeciálne požiadavky na výber materiálov pre produkty v zasnežených a chladných oblastiach?

Odpoveď: Ako hlavný materiál sa odporúča použiť hliníkovú zliatinu. Povrch je ošetrený eloxovanou oxidáciou, ktorá poskytuje dobrú ochrannú vrstvu a zabraňuje korózii.
